Testen des Mikrofons mit einem Tongenerator

Warum und wann dieser Vorgang ausgeführt wird

Bei diesem Test wird ein Gerät wie ein Computer oder ein Smartphone verwendet, um eine 1-kHz-Sinuswelle zu erzeugen. Der Song Meter Configurator kann den eingehenden Signalpegel in numerischer Form anzeigen.

In dieser Anleitung wird davon ausgegangen, dass Sie mit den grundlegenden Konzepten von Akustik und Aufnahmegeräten vertraut sind. Für einen einfachen Test reicht es aus, das Mikrofon mithilfe einer Testaufnahme zu prüfen und die Aufnahmequalität subjektiv zu beurteilen (siehe Testen des internen Mikrofons durch eine Beispielaufnahme).

Wichtig:

Die Lautstärke des Lautsprechers von Computer oder Smartphone, der Abstand vom Song Meter Micro 2 und die räumliche Ausrichtung der jeweiligen Geräte wirken sich erheblich auf den Messwert aus. Wenn diese Gegebenheiten zwischen den Tests verändert werden, lassen sich die Ergebnisse zweier Tests nicht aussagekräftig miteinander vergleichen.

Dieser Test allein ermöglicht auch keine präzise Messung der Empfindlichkeit eines einzelnen Mikrofons. Bestenfalls kann er dazu dienen, die Empfindlichkeit zweier Song Meter Micro 2-Rekorder zu vergleichen. Um auch nur einen einfachen Vergleich durchführen zu können, müssen zwei Song Meter Micro 2-Rekorder mit einem Lautsprecher getestet werden, der bei beiden Tests auf die gleiche Lautstärke eingestellt ist und wobei auch Abstand und Ausrichtung zwischen Rekordern und Lautsprecher identisch sein müssen.

Prozedur

  1. Konfigurieren Sie an einem Computer oder Smartphone die Wiedergabe einer 1-kHz-Sinuswelle über die Lautsprecher.

    Sorgen Sie dafür, dass sämtliche Faktoren, die den Ausgangspegel der Sinuswelle beeinflussen könnten, zwischen den Tests konsistent sind.

  2. Stellen Sie den Song Meter Micro 2 etwa 30 cm von den Lautsprechern entfernt auf.

    Wenn Sie mehrere Rekorder testen, positionieren Sie jeden Rekorder bei jedem Test an derselben Position und mit derselben Ausrichtung.

  3. Öffnen Sie in der Song Meter Configurator -App das Menü Dienstprogramme:
    1. Koppeln des Rekorders mit der Song Meter Configurator -App.

      Die Symbole Konfigurieren und Entkoppeln werden neben dem Namen des Rekorders angezeigt.

    2. Tippen Sie auf dem Rekorder-Bildschirm auf das Symbol Konfigurieren für den gekoppelten Song Meter Micro 2.
    3. Tippen Sie im Konfigurations-Editor oben rechts auf das Symbol Dienstprogramme.
  4. Tippen Sie auf Mikrofon testen.

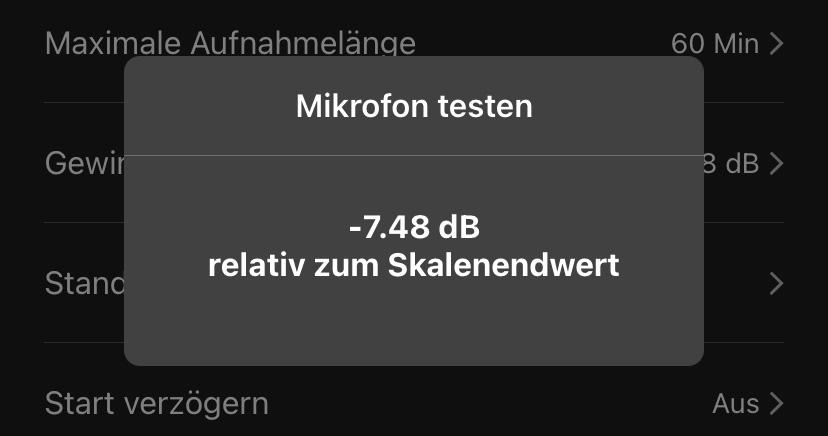

    Ein Fenster Mikrofon testen wird angezeigt.

    Dieses Fenster zeigt den Eingangssignalpegel, bandpassgefiltert auf 1 kHz, in numerischer Form als dBFS-Wert an.

    Beispiel: „–20,56 dB bezogen auf Vollaussteuerung“.
  5. Bringen Sie sämtliche Umgebungsgeräusche mit Ausnahme des Geräts, das den Testton abspielt, zur Ruhe.
  6. Spielen Sie eine 1-kHz-Sinuswelle ab.
  7. Wenn sich der im Fenster Mikrofon testen angezeigte Wert stabilisiert hat, notieren Sie den Messwert.
