Kalibrierungsmodus: Empfindlichkeitstest

Prozedur

  1. Öffnen Sie in der Song Meter Configurator -App das Menü Dienstprogramme:
    1. Koppeln des Rekorders mit der Song Meter Configurator -App.

      Die Symbole Konfigurieren und Entkoppeln werden neben dem Namen des Rekorders angezeigt.

    2. Tippen Sie auf dem Rekorder-Bildschirm auf das Symbol Konfigurieren für den gekoppelten Song Meter Mini Bat 2.
    3. Tippen Sie im Konfigurations-Editor oben rechts auf das Symbol Dienstprogramme.
  2. Tippen Sie im Menü Dienstprogramme auf Mikrofon testen.
  3. Schließen Sie den Deckel des Song Meter Mini Bat 2.
  4. Schalten Sie den Ultraschallkalibrierer ein und stellen Sie den Modusschalter auf CAL (KALIBRIEREN).

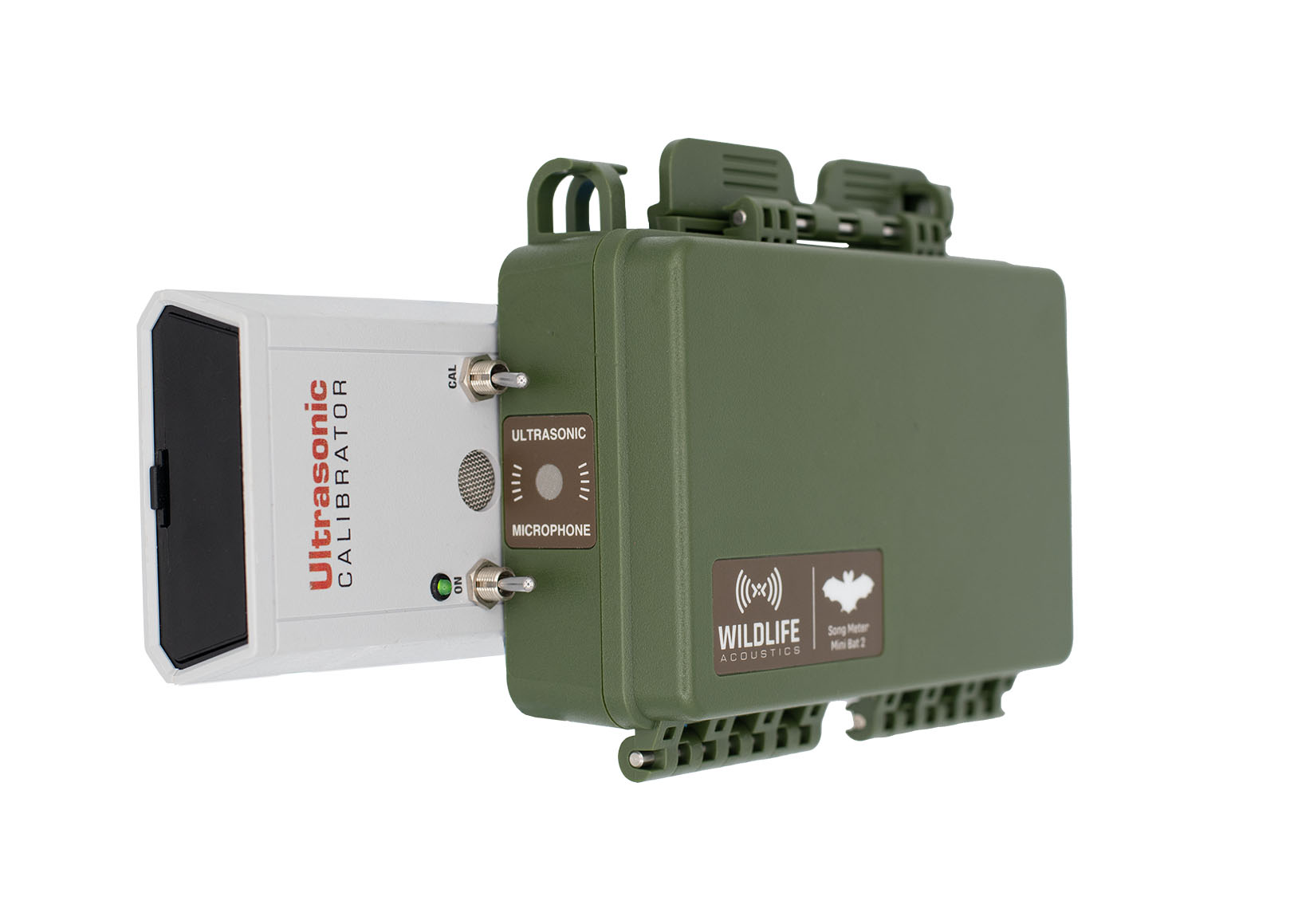

  5. Richten Sie die Rückseite des Song Meter Mini Bat 2 auf die Vorderseite des Ultraschall-Kalibrierers aus.

    Die linke Rekorderkante sollte die beiden Umschalter des Kalibrierers berühren, und das Ultraschallmikrofon sollte mittig über dem Lautsprechergitter des Kalibrierers liegen.

    Wenn sich der Netzschalter des Kalibrierers links und der Cal/Chirp-Schalter rechts befindet, ragt die Netz-LED direkt über dem Netzschalter hervor. Der Rekorder sollte sich unterhalb der Schalter befinden und darf die Netz-LED nicht verdecken.
  6. Beobachten Sie den Amplitudenwert im Fenster Mikrofon testen. Wenn der Wert höher als –32 dB ist, hat das Mikrofon den Test bestanden und ist einsatzbereit. Ist der Pegel niedriger, dann ist die Mikrofonempfindlichkeit teilweise oder ganz verloren gegangen, und das Mikrofon muss ersetzt werden.

    Die dBFS-Werte im Fenster Mikrofon testen sind negative Zahlen. Ein „höherer“ Wert als –32 dB ist also ein Wert, der näher an 0 dB liegt. Beispielsweise wäre ein Messwert von –20 dB ein erfolgreicher Test, ein Messwert von –40 dB hingegen nicht.

    Im Fenster „Mikrofon testen“ wird ein Pegelwert für das Ultraschallmikrofon als negativer Dezibelwert (dB) angezeigt.
