Technische Daten des Ultraschallmikrofons

Alle Messungen wurden mit den vorgegebenen Verstärkungseinstellungen durchgeführt, sofern nicht anders angegeben.

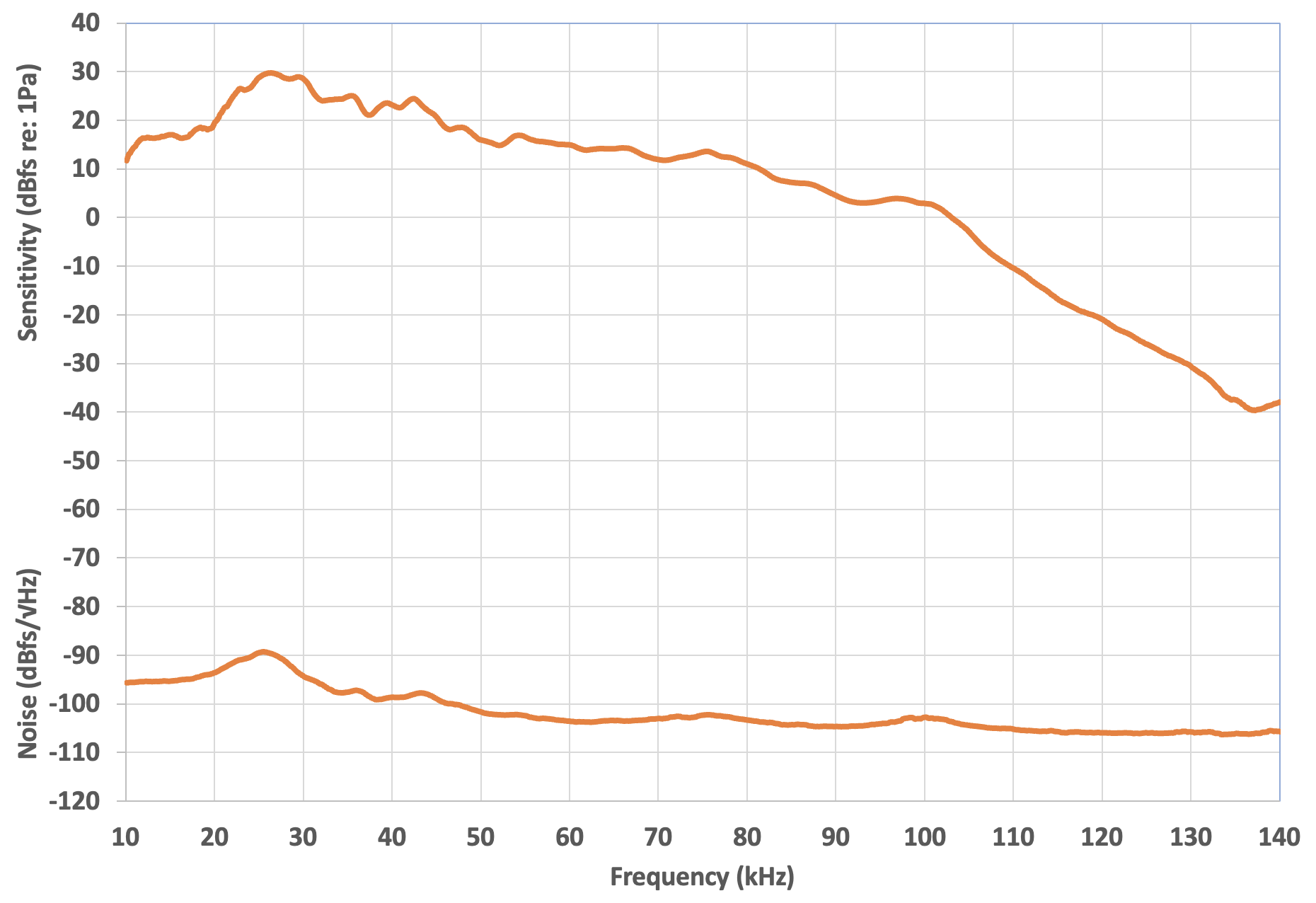

Abbildung 1. Empfindlichkeit und Grundrauschen des Ultraschallmikrofons
Die Empfindlichkeit (dBFS bezogen auf 1 Pa) und das Rauschen (dBFS/Square Root (Hz)), angezeigt zwischen 10 und 140 kHz. Die Empfindlichkeit erreicht ihren Höhepunkt bei 30 dBFS/Pa bei 26 kHz. Die Empfindlichkeit sinkt annähernd linear auf 3 dBFS/Pa bei 100 kHz und dann stärker auf –40 dBFS/Pa bei 135 kHz. Das Rauschen ist bei –90 dBFS/Root (Hz) bei 26 kHz am stärksten. Es sinkt auf –100 dBFS/Root (Hz) bei 50 kHz. Dann sinkt es langsam auf –105 dBFS/Root (Hz) bei 140 kHz.

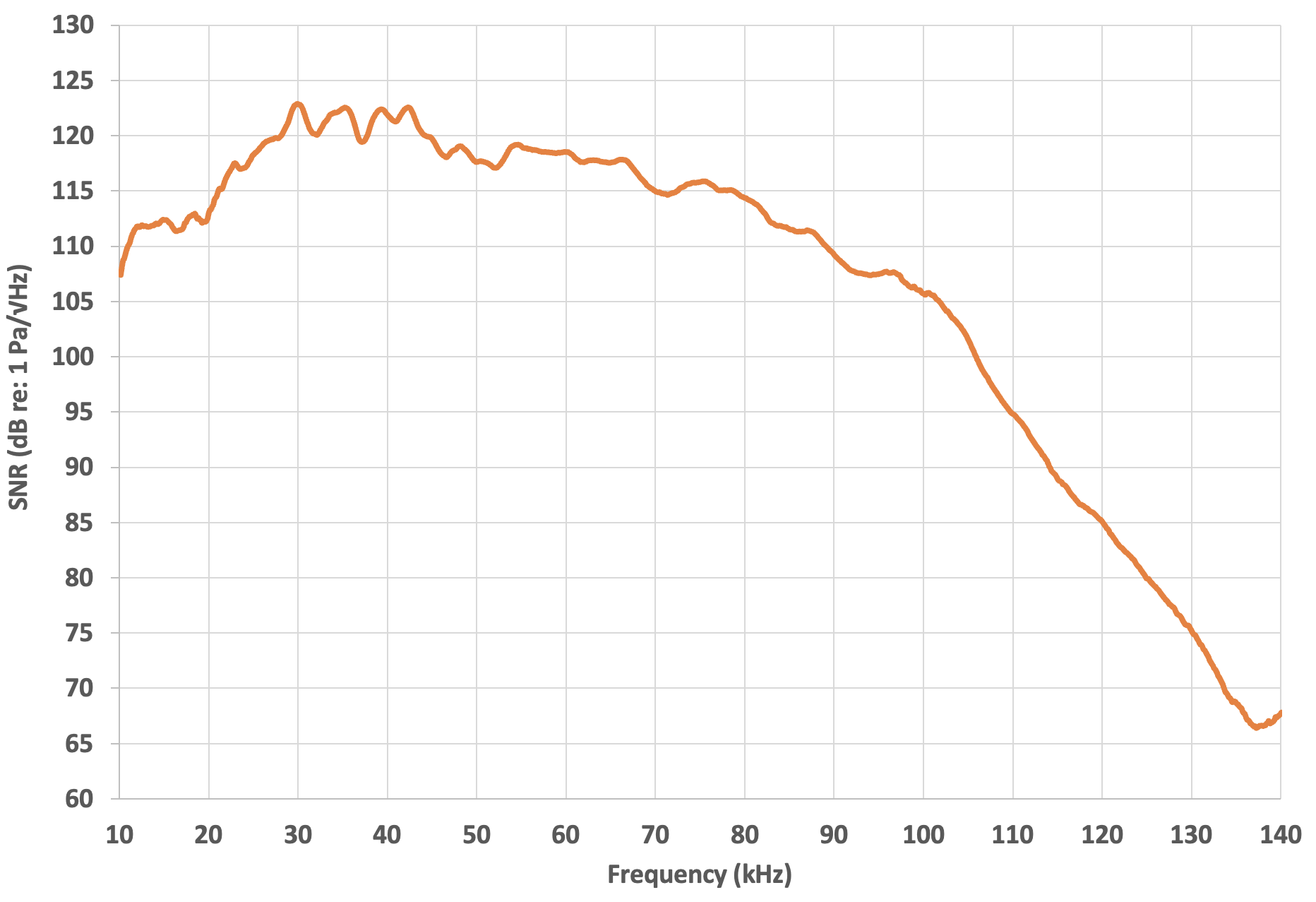

Abbildung 2. Geräuschspannungsabstand von Ultraschallmikrofonen
Geräuschspannungsabstand (in dB re:1 Pa/Root (Hz)), bezogen auf die Frequenz zwischen 10 und 140 kHz. Der Geräuschspannungsabstand ist am höchsten zwischen 113 und 123 dB bzw. zwischen 20 kHz und 80 kHz. Zwischen 80 und 140 kHz sinkt er auf 67 dB.

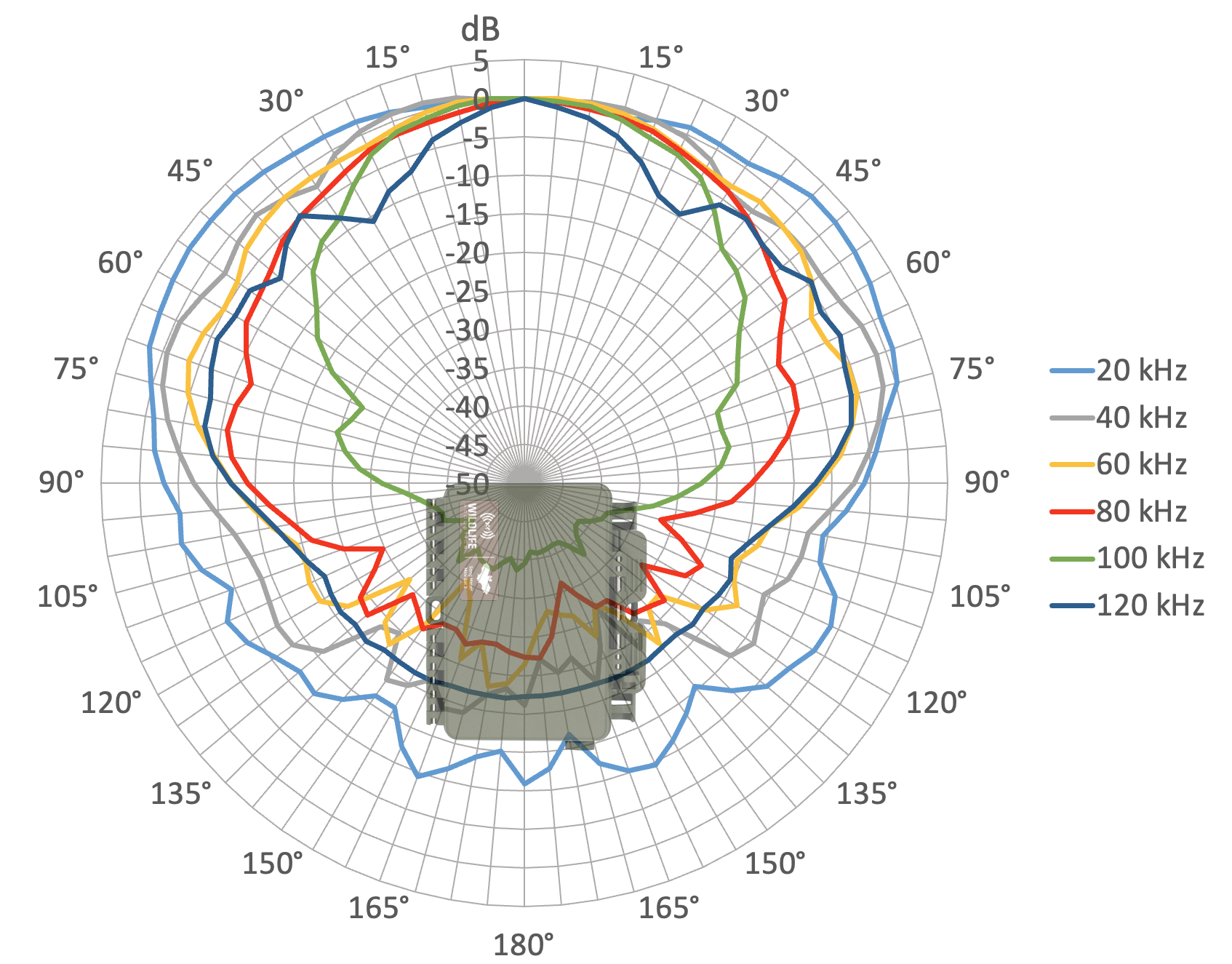

Abbildung 3. Richtcharakteristik Ultraschallmikrofon: Frontalansicht
Richtcharakteristikdiagramm, abgestrahlt von der dem Betrachter zugewandten Rekorderseite. Das Ultraschallmikrofon des Song Meter Mini Bat 2 hat annähernd Nierencharakteristik, die in höheren Frequenzbereichen tendenziell stärker gerichtet ist. Bei 20 kHz ist die 180-Grad-Empfindlichkeit 15 dB geringer als bei Frontalbetrieb. Bei 100 kHz ist die 180-Grad-Empfindlichkeit 40 dB geringer als bei Frontalbetrieb.

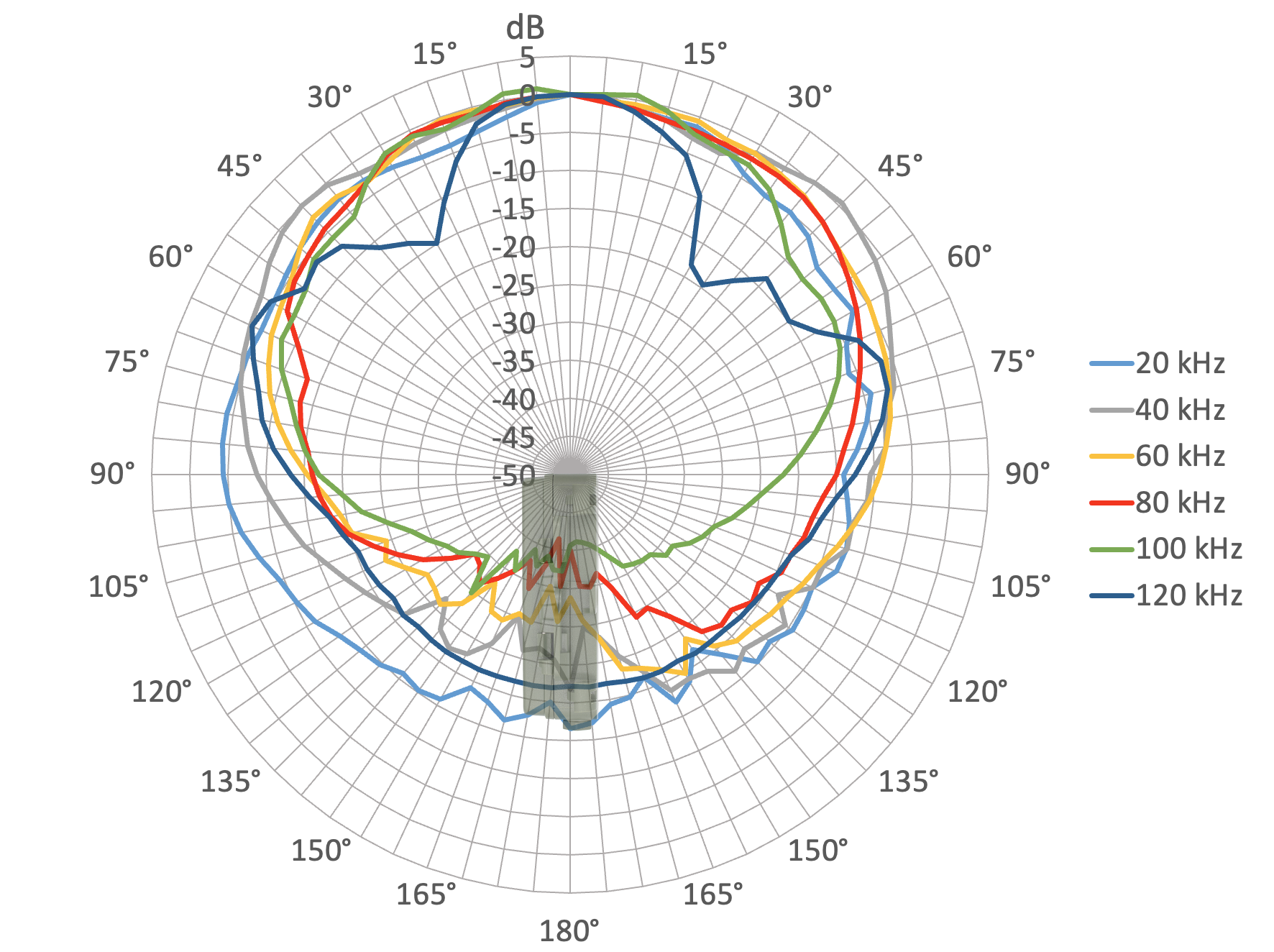

Abbildung 4. Richtcharakteristik Ultraschallmikrofon: Draufsicht
Richtcharakteristikdiagramm, so angezeigt, dass dem Betrachter die Rekorderverriegelung zugewandt ist. Die Richtcharakteristik ist leicht unausgewogen, wobei die Off-Axis-Empfindlichkeit zur Rückseite des Rekorders hin etwas höher ist als zur Vorderseite. Trotzdem ist die Gesamtcharakteristik immer noch nierenförmig.
