Especificaciones del micrófono ultrasónico

Todas las mediciones se toman con los ajustes de ganancia predeterminados, a menos que se indique lo contrario.

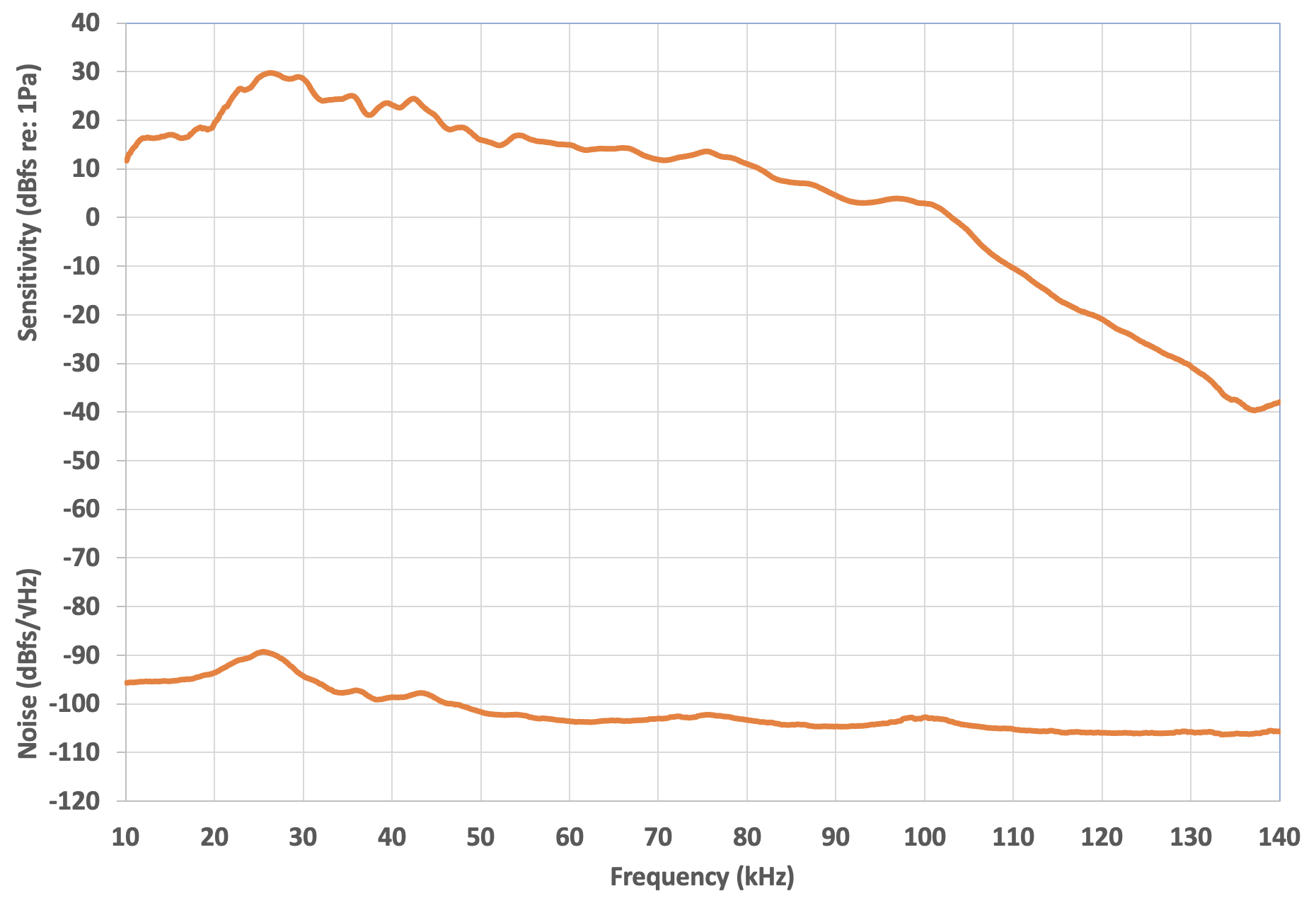

Figura 1. Sensibilidad del micrófono ultrasónico y umbral mínimo de ruido
Sensibilidad (dBFS re: 1 Pa) y ruido (dBFS por raíz cuadrada Hz) mostrados entre 10 kHz y 140 kHz. La sensibilidad alcanza su punto máximo de 30 dBFS/Pa a 26 kHz. La sensibilidad disminuye aproximadamente de forma lineal hasta 3 dBFS/Pa a 100 kHz, y disminuye de forma más pronunciada hasta -40 dBFS/Pa a 135 kHz. El ruido es máximo a -90 dBFS/raíz Hz a 26 kHz. Disminuye a -100 dBFS/raíz Hz a 50 kHz. Disminuye lentamente a -105 dBFS/raíz Hz a 140 kHz.

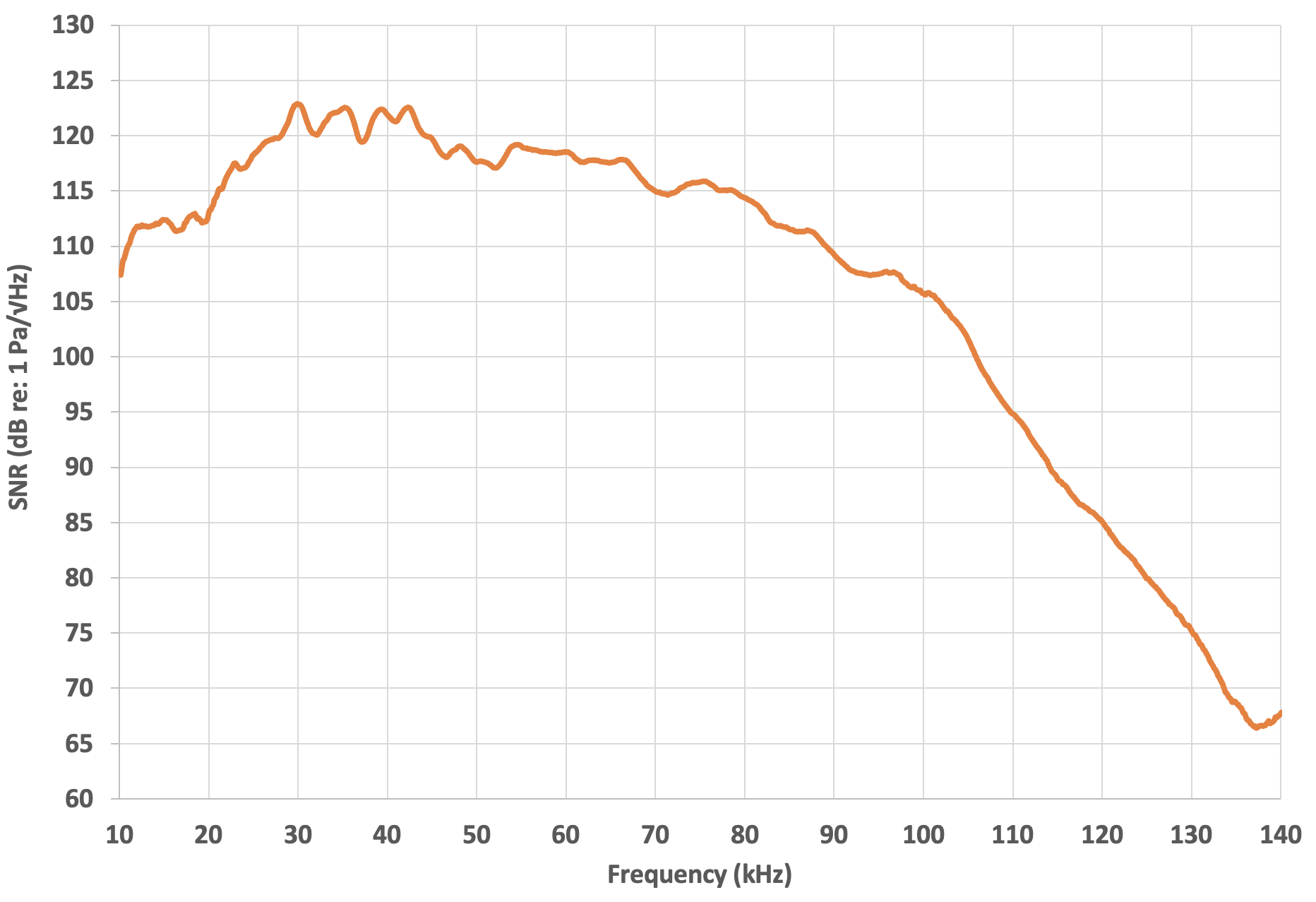

Figura 2. Relación señal a ruido del micrófono ultrasónico
Relación señala ruido (SNR) (en dB re:1 Pa/raíz Hz) representada frente a la frecuencia de 10 kHz a 140 kHz. La SNR está en su punto más alto, entre 113 y 123 dB, entre 20 kHz y 80 kHz. Entre 80 kHz y 140 kHz desciende hasta 67 dB.

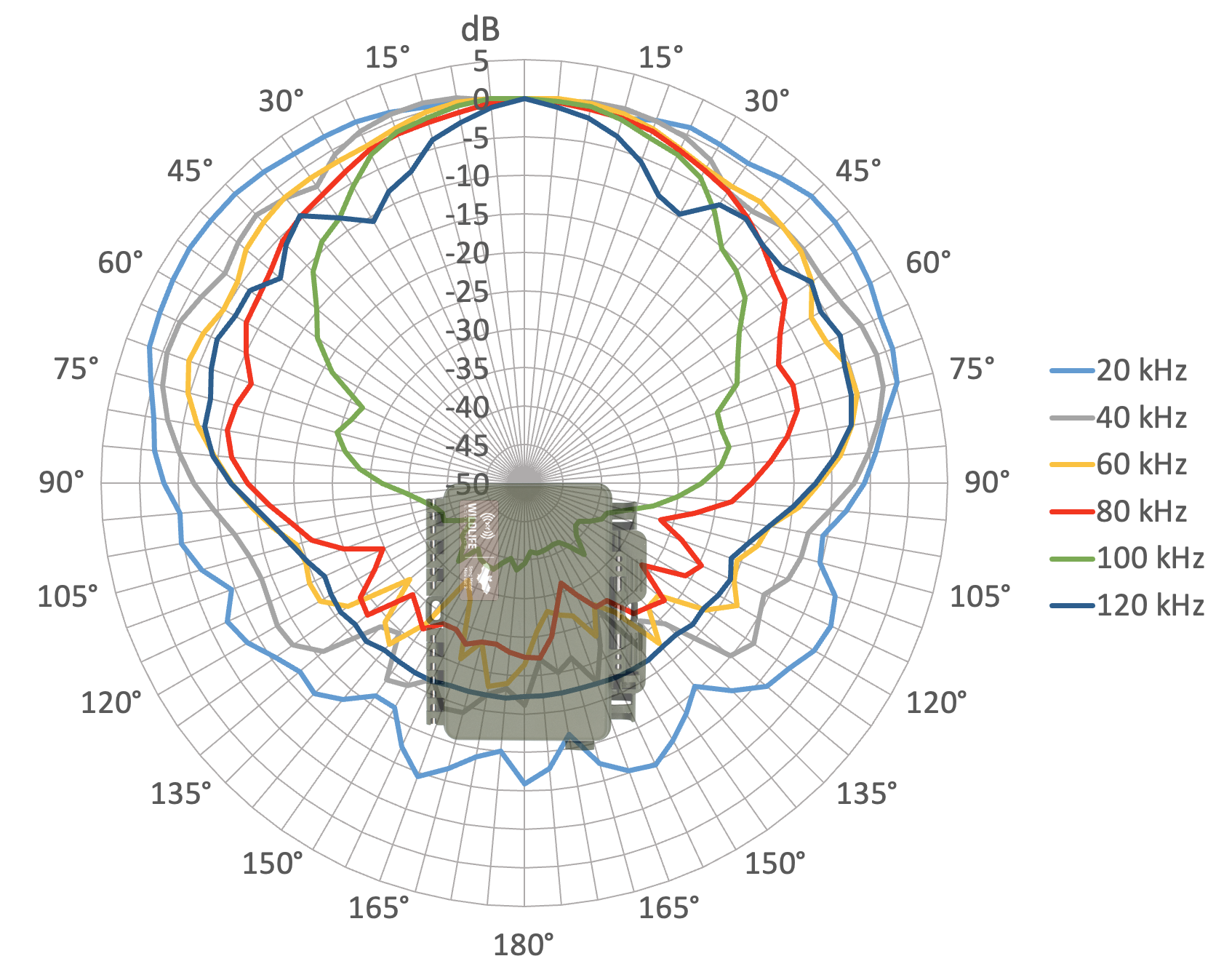

Figura 3. Respuesta polar del micrófono ultrasónico: vista frontal
Gráfico de respuesta polar, mostrado irradiando desde el grabador, que está orientado hacia el lector. El micrófono ultrasónico del Song Meter Mini Bat 2 tiene un patrón de respuesta aproximadamente cardioide, y la respuesta de las frecuencias más altas generalmente se hace más direccional. A 20 kHz, la sensibilidad a 180 grados es 15 dB menor que la frontal. A 10 kHz, la sensibilidad a 180 grados es 40 dB menor que la frontal.

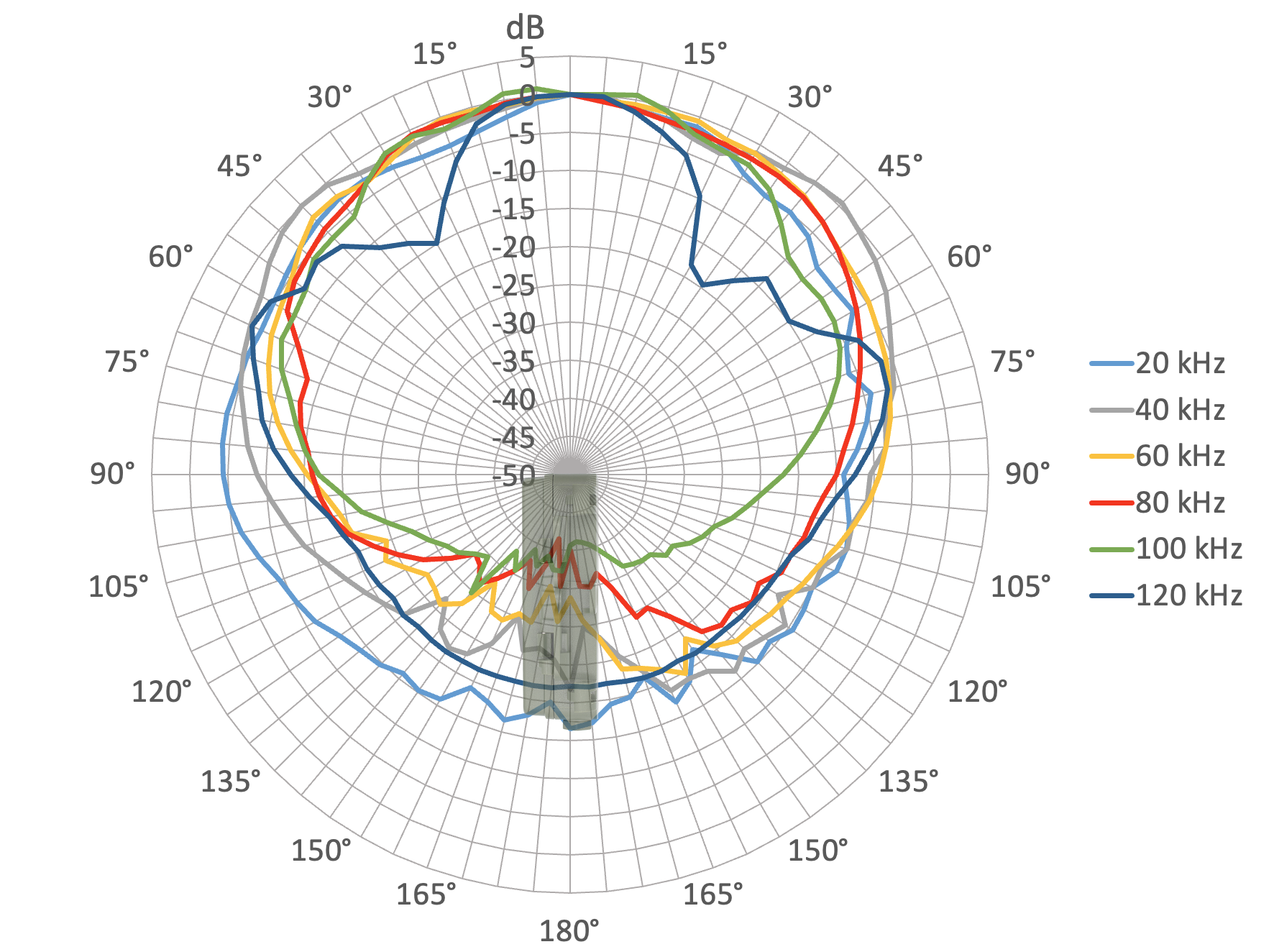

Figura 4. Respuesta polar del micrófono ultrasónico: vista desde arriba
Gráfico de respuesta polar, mostrado con el cierre del grabador orientado hacia el lector. La respuesta polar es ligeramente desequilibrada, con una sensibilidad ligeramente mayor fuera del eje hacia la parte posterior del grabador que hacia la parte anterior, pero la respuesta general sigue siendo cardioide.
