3. Présentation du matériel
Fonctionnalités externes
L’enregistreur Song Meter Micro 2 est conçu pour un déploiement en extérieur à long terme. Fabriqué à partir de plastique polycarbonate durable, il est résistant aux UV et aux intempéries. Le boîtier est conforme aux normes IP67, ce qui signifie qu’il peut résister à une immersion temporaire dans l’eau jusqu’à une profondeur d’un mètre sans intrusion d’eau.
Une des deux boucles de montage, qui peut accueillir des cordons élastiques, des cordes ou des câbles antivol jusqu’à un diamètre de 0.420 in. (10.67 mm). Voir Options de montage polyvalentes.
Le loquet du boîtier s’enclenche pour maintenir l’étanchéité du boîtier.
La charnière du boîtier maintient le couvercle et le corps de l’enregistreur fixés en permanence.
Un microphone acoustique est installé derrière un évent sur le couvercle avant. Il est protégé par une membrane interne résistante aux intempéries.
 |

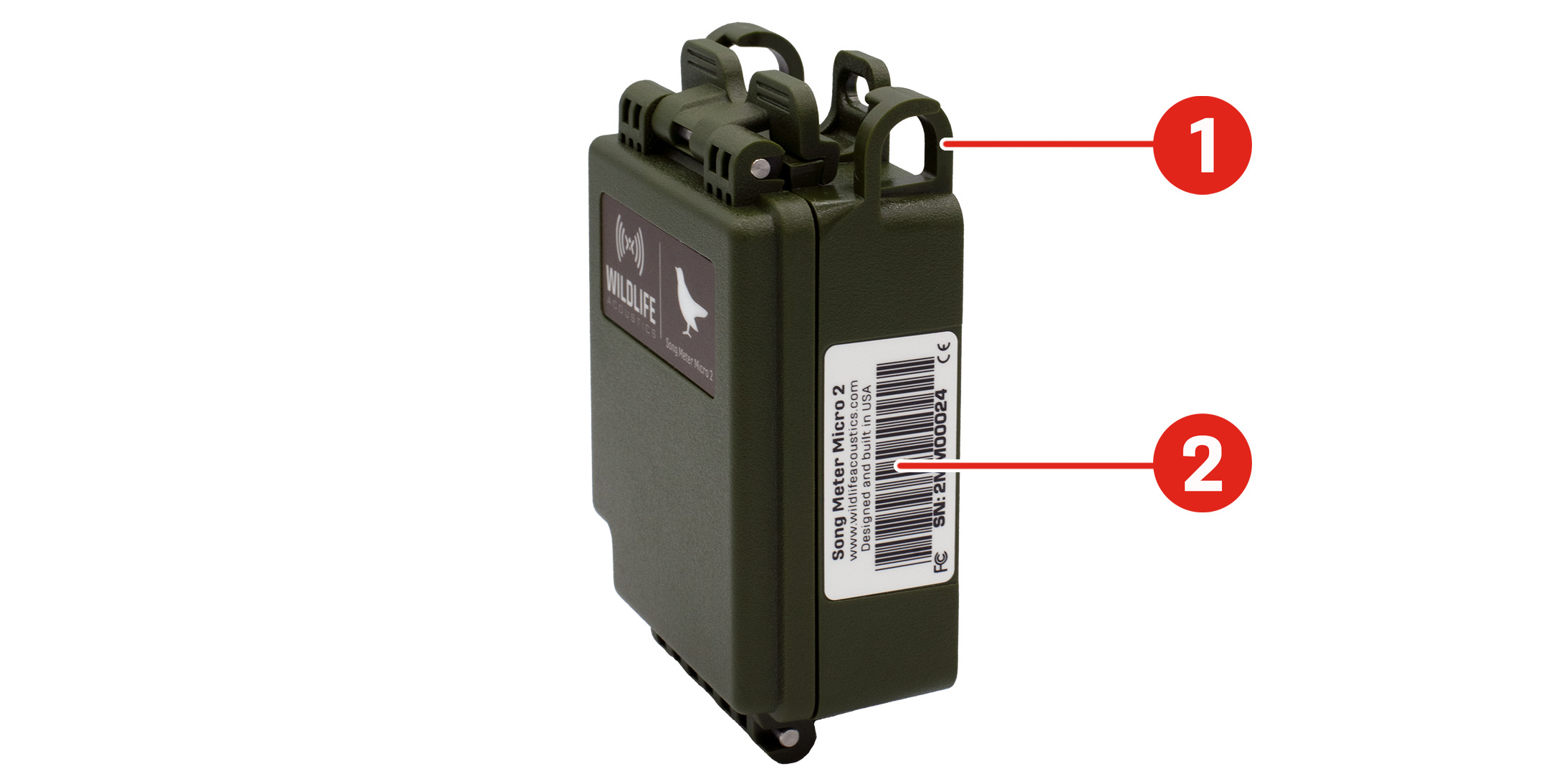

Une des deux boucles de montage, qui peut accueillir des cordons élastiques, des cordes ou des câbles antivol jusqu’à un diamètre de 0.420 in. (10.67 mm). Voir Options de montage polyvalentes.
L’étiquette à code-barres indique le nom du modèle et le numéro de série de l’enregistreur.
Ces informations sont également visibles dans l’application Song Meter Configurator sur le Écran État.
 |

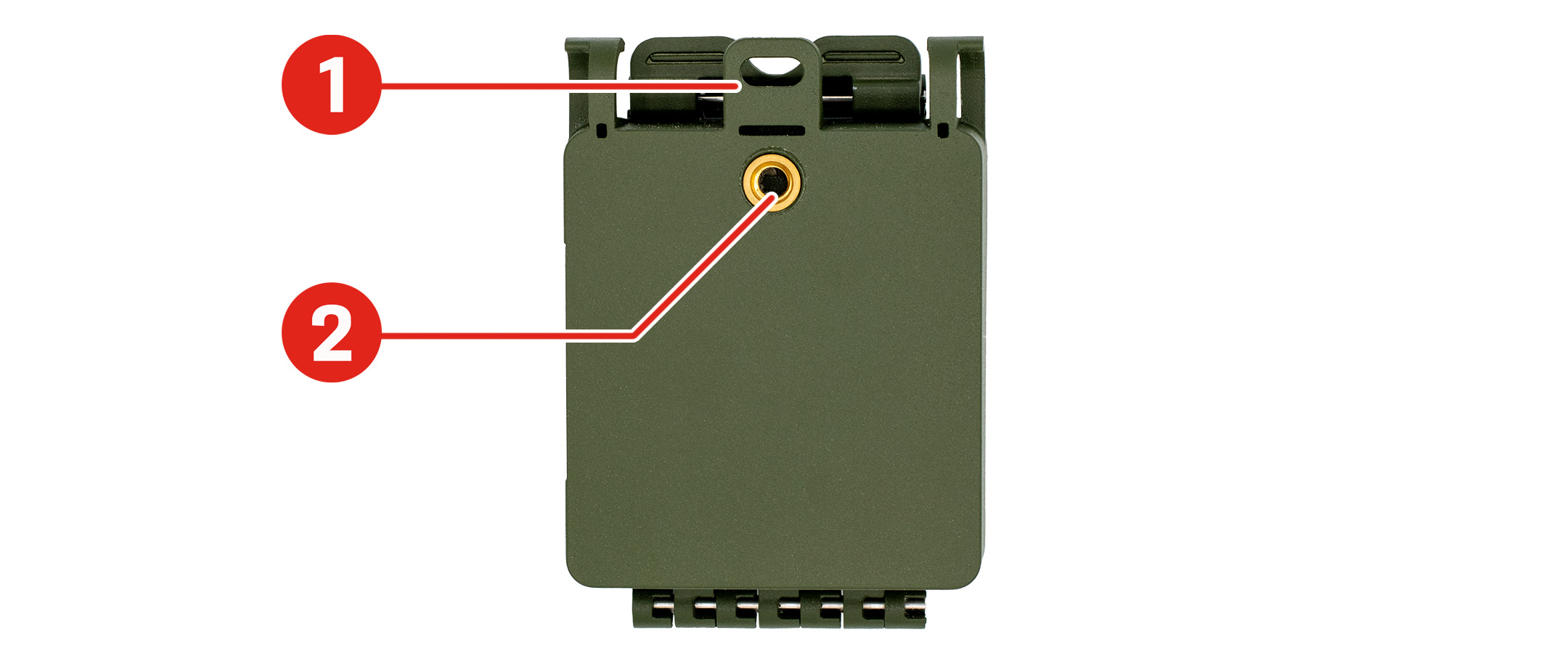

La languette de montage peut accommoder des boulons ou des vis dont le diamètre de filetage maximal est de 3/16 in. (4.6 mm). Elle peut également servir de points d’attache pour des cordons élastiques ou des attaches zippées.
Un support pour trépied reçoit un boulon de 1/4 po-20, selon les mêmes spécifications que celles utilisées par de nombreux appareils photo, y compris les caméras de piste.
Le boîtier du Song Meter Micro 2 est équipé de points de fixation qui permettent une large gamme d’options de montage :
La languette de montage située en haut de l’arrière du boîtier peut accommoder des boulons ou des vis d’un diamètre de 3/16 in. (4.6 mm). Elle peut également être utilisée pour fixer des crochets élastiques ou des attaches zippées, par exemple.
Les boucles de montage situées en haut à gauche et en haut à droite du boîtier conviennent à des câbles antivol, des cordes, des attaches ou des cordons élastiques, entre autres possibilités. Le diamètre intérieur de ces boucles est de 0.420 in. (10.67 mm).
Le support pour trépied situé à l’arrière du boîtier s’adapte à un boulon de 1/4 po-20, ce qui permet la compatibilité avec de nombreux accessoires de montage conçus pour les caméras de piste.
Note
Sachez que tous les supports de caméra n’utilisent pas les mêmes spécifications de boulon. Par exemple, les supports conçus pour les caméras vidéo lourdes peuvent utiliser un boulon 3/8 po-16. Vérifiez les spécifications du fabricant lors de l’achat d’un support compatible.
Important
Quelle que soit la méthode de montage, veillez à ne pas appliquer de force excessive sur le boîtier du Song Meter Micro 2. Si trop de force est appliquée, le boîtier peut fléchir, ouvrant des espaces entre le couvercle et le corps, et compromettant l’étanchéité de l’enregistreur aux intempéries.
Faites très attention lorsque vous fixez l’enregistreur à de jeunes arbres. La croissance de l’arbre au cours d’un déploiement pourrait augmenter la pression sur le boîtier.
 |

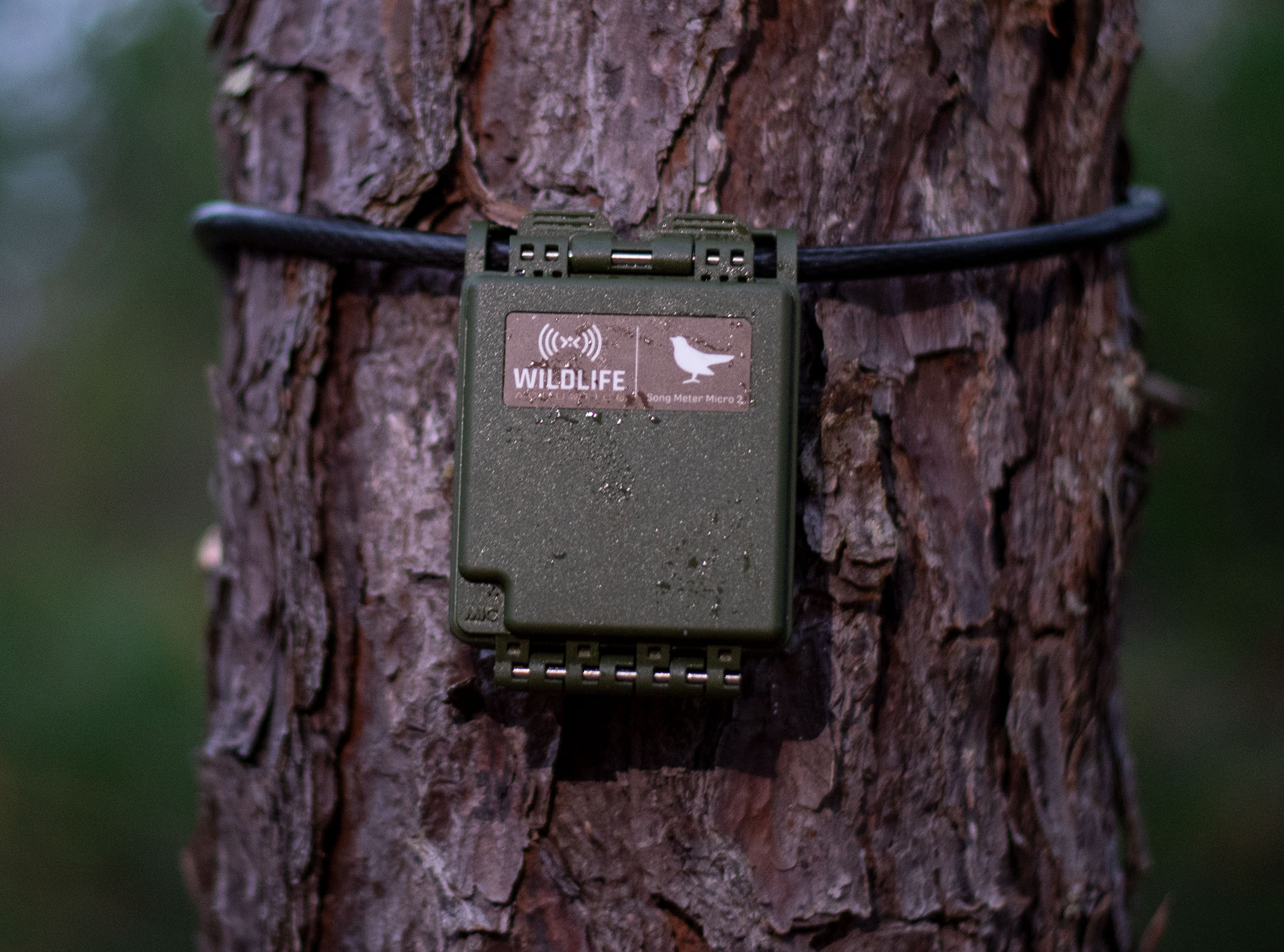

Un câble antivol peut être enfilé dans les deux boucles de montage situées sur le dessus du Song Meter Micro 2 pour le maintenir attaché à un arbre ou à une structure.
Le diamètre d’un câble antivol doit être inférieur à 0.420 in. (10.67 mm) pour passer à travers les deux boucles de montage.
Fonctionnalités internes
 |
Le compartiment pour piles AA contient quatre piles AA.
L’emplacement pour carte SD contient une carte SD pleine taille d’une capacité allant jusqu’à 2 To pour le stockage d’enregistrements et d’autres fichiers.
Le Panneau de configuration est l’endroit où vous trouverez plusieurs commandes physiques de base. Voir Panneau de commande pour une image détaillée de cette section.
La légende des LED d’état fournit un guide pour comprendre les LED . Ce tableau se trouve également sous LED D’ÉTAT.

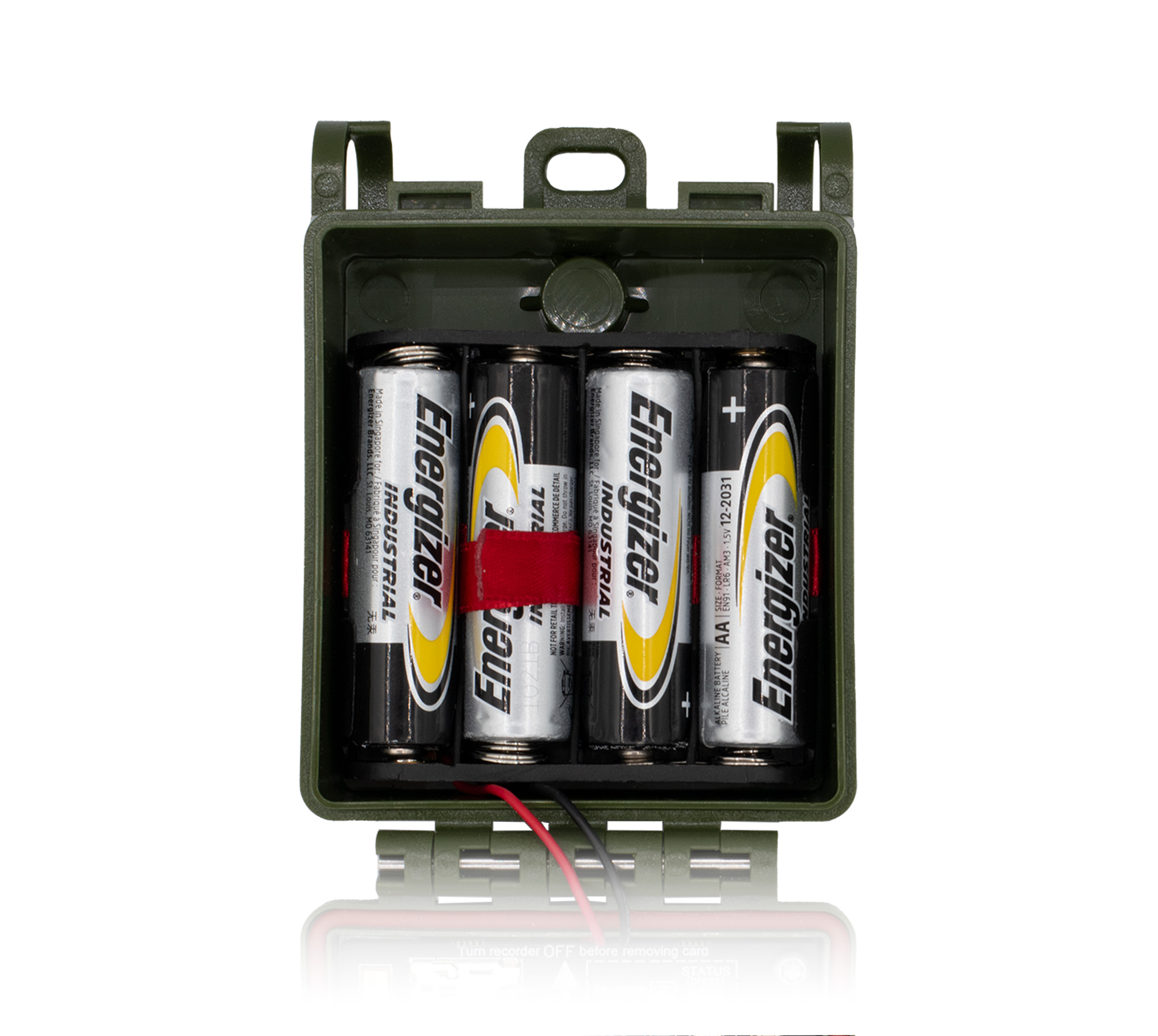

Le compartiment pour piles AA contient quatre piles AA. Les quatre piles doivent être installées pour que le Song Meter Micro 2 s’allume.
Le compartiment pour piles comporte deux rubans fixés sur les bords gauche et droit du compartiment. Chaque ruban doit être placé derrière deux piles, les extrémités libres étant visibles entre les deux piles du milieu. Pour retirer facilement les piles, tirez sur les extrémités libres des rubans.
Pour plus d’informations sur les différents types de piles AA, y compris Energizer® Ultimate LithiumTM, voir Types de piles AA.
Ordre d’insertion des piles AA
Lorsque vous insérez les piles, commencez près de l’extrémité attachée de chaque ruban sur le côté extérieur de chaque plateau et dirigez-vous vers l’extrémité libre. Cela garantira que le ruban est suffisamment souple pour laisser de la place pour chaque pile. S’il n’est pas suffisamment souple, le ruban risque de pousser les piles hors du compartiment.
Meilleures pratiques pour les piles AA
Une mauvaise utilisation de la batterie peut endommager définitivement votre enregistreur. Veillez toujours à suivre ces directives.
Ne mélangez pas des piles neuves ou fraîchement chargées avec des piles usagées ou non chargées. Une seule pile déchargée empêchera l’ensemble de fonctionner.
L'enregistreur perdra de l'alimentation prématurément et pourrait ne pas s'allumer du tout.
Les piles peuvent laisser échapper des produits chimiques corrosifs susceptibles d'endommager l'enregistreur..
Ne mélangez pas plusieurs types de piles (par exemple en combinant des piles alcalines et des piles NiMH). Les quatre piles doivent être du même type.
Idéalement, toutes les piles doivent être de la même marque et du même modèle. Le mélange de piles présentant des caractéristiques différentes peut produire des résultats imprévisibles.
Assurez-vous que les piles sont orientées avec la polarité positive/négative correcte.
Si une pile AA sur huit est insérée à l’envers, le Song Meter Micro 2 peut s'allumer, mais une batterie à l'envers finira par laisser échapper des produits chimiques corrosifs qui peuvent endommager l'enregistreur.
Retirez les piles avant de ranger l’appareil.
L’enregistreur Song Meter Micro 2 enregistre les fichiers d’enregistrement et un journal récapitulatif sur une carte mémoire microSD installée dans l’emplacement.
Pour insérer une carte microSD, faites-la glisser dans l’emplacement jusqu’à ce qu’elle s’enclenche. Pour la retirer, enfoncez doucement la carte dans l’emplacement jusqu’à ce qu’elle fasse un nouveau clic, puis laissez le mécanisme à ressort interne éjecter la carte.
Ne retirez la carte SD qu’après avoir mis l’interrupteur d’alimentation sur et attendu que toutes les soient éteintes.
Utilisez l’application Song Meter Configuratorpour vérifier l’espace d’enregistrement disponible sur la carte SD.
« Carte SD » et « Carte microSD »
L’application Song Meter Configurator et cette documentation peuvent utiliser le terme « carte SD » de manière générique. Cela fait référence à la fois à la carte SD pleine taille utilisée par la famille Song Meter Mini et à la carte microSD utilisée par la famille Song Meter Micro.
Le Song Meter Micro 2 prend uniquement en charge des cartes microSD.
Marques de cartes SD recommandées
Wildlife Acoustics recommande la marque de cartes SD SanDisk® en raison de ses performances supérieures. Kingston® et PNY® conviennent également.

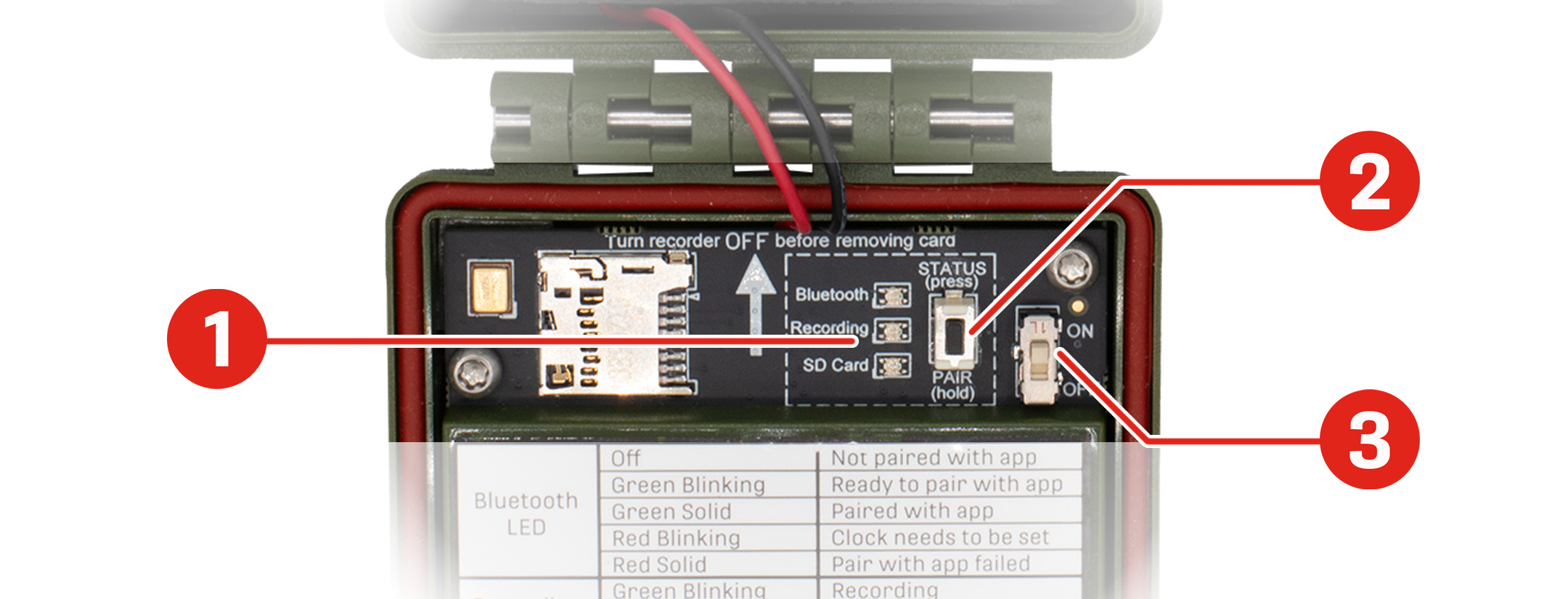

Panneau de commande
 |
Le bouton a deux fonctions :
Appuyez sur le bouton et maintenez-le enfoncé pour lancer l’appairage avec l’application Song Meter Configurator. Voir Appairer l’enregistreur à l’application Song Meter Configurator.
Appuyez brièvement sur le bouton pour activer les LED . Voir LED D’ÉTAT.
Les LED fournissent un retour visuel sur les états suivants : , et de l’enregistreur. Voir LED D’ÉTAT.
L’interrupteur met l’enregistreur en marche ou le met en mode veille et faible consommation. Voir Commutateur ON/OFF.
Les trois de l’enregistreur fournissent des informations sur , et .
Les restent actives pendant que l’enregistreur est appairé avec l’application Song Meter Configurator .
Le tableau des définitions des , ci-dessous, se trouve également dans le couvercle de l’enregistreur pour référence.
Libellé de la LED | Activité de la LED | Signification de l’état |
|---|---|---|
| Éteint | Non appairé à l’application Song Meter Configurator |
Vert clignotant | Prêt à être appairé avec l’applicationSong Meter Configurator | |
Vert continu | Appairé à l’application Song Meter Configurator | |
Rouge clignotant | L’horloge doit être réglée | |
Rouge continu | Échec de l’appairage | |
| Vert clignotant | Enregistrement |
Vert continu | En attente de la prochaine période d’enregistrement | |
Rouge continu | Erreur : Impossible d’enregistrer | |
| Éteint | Aucune carte SD n’est détectée |
Vert clignotant | La Carte SD est active : ne pas éjecter | |
Vert continu | La carte SD est inactive : elle peut être éjectée en toute sécurité | |
Rouge clignotant | La carte SD est pleine | |
Rouge continu | Erreur : problème de carte SD |
(position haute) : la pleine puissance est activée. Le programme est lancé.
(position basse) : L’enregistreur passe en mode veille à faible consommation d’énergie. Le programme est arrêté.
Lorsque l’enregistreur Song Meter Micro 2 est mis sous tension pour la première fois, les LED indiquent les états suivants : , et . Si l’enregistreur n’est pas appairé et que ses boutons ne sont pas touchés pendant une minute, les LED s’éteignent.
Note
Lorsque l’enregistreur Song Meter Micro 2 est éteint, il exécute une routine pour terminer et sauvegarder tout enregistrement en cours. Cela peut prendre quelques secondes.
Ce processus permet de mettre l’interrupteur sur en toute sécurité à tout moment.
Microphone
Le Song Meter Micro 2 utilise un seul microphone intégré. Le microphone est installé au ras de la face avant de l’enregistreur. Il est protégé par un évent dans le boîtier et par une membrane interne résistante aux intempéries.
