3. Visão geral do hardware
Funcionalidades externas

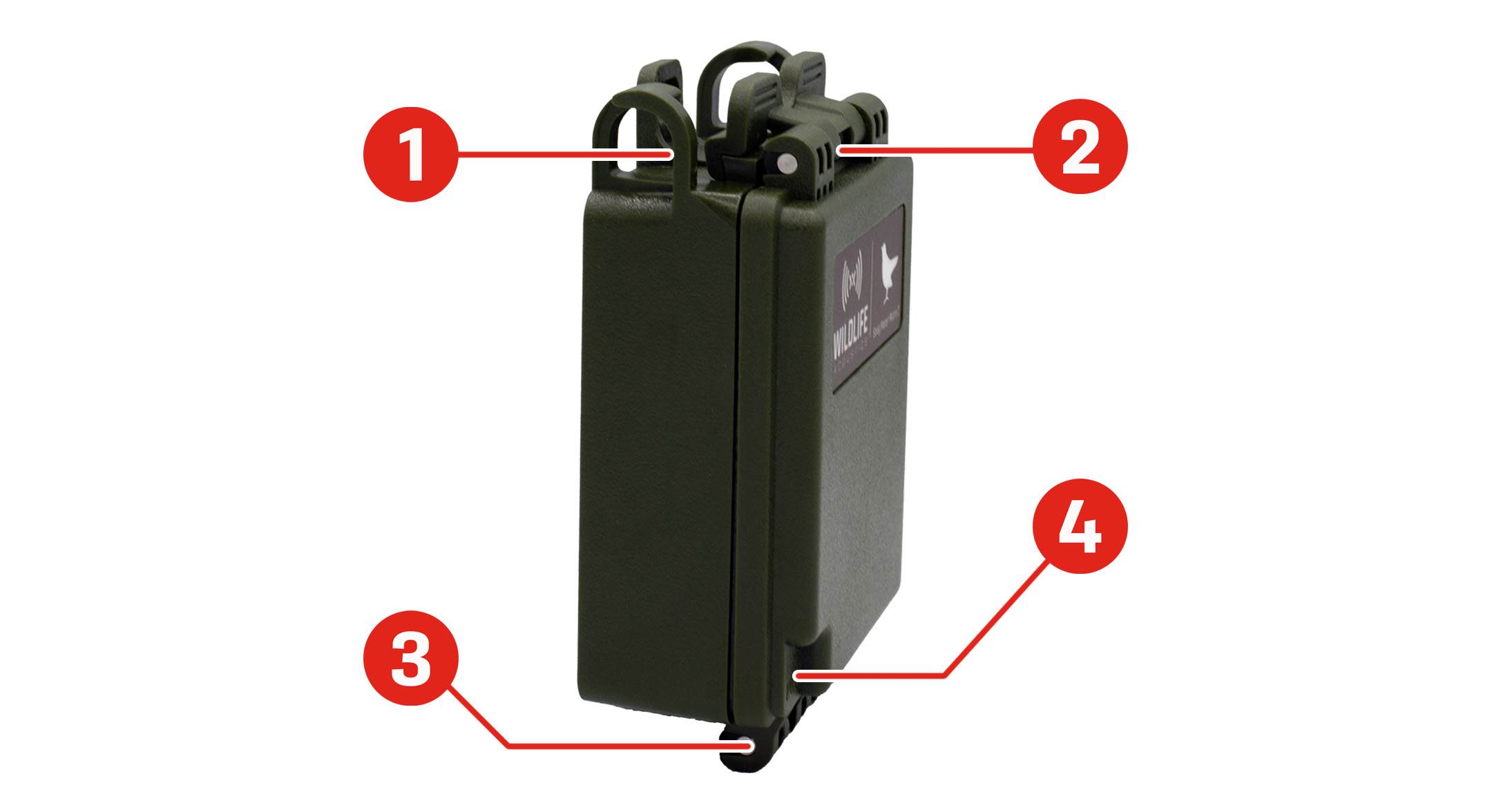

O gravador Song Meter Micro 2 é projetado para implantação externa de longo prazo. Feito de plástico de policarbonato durável, ele é resistente a raios ultravioleta e é à prova de intempéries. O gabinete atende aos padrões IP67, o que significa que ele pode suportar submersão temporária em água até uma profundidade de um metro sem entrada de água.
Uma das duas alças de montagem, que podem acomodar cordas elásticas, cordas ou cadeados com cabo pode chegar até o diâmetro de 0.420 in. (10.67 mm). Consulte Opções de montagem versáteis.
A trava do gabinete se encaixa no lugar para manter o compartimento selado.
A dobradiça do gabinete mantém a tampa e o corpo do gravador permanentemente conectados.
Um microfone acústico está instalado atrás de uma abertura na tampa frontal. Ele é protegido por uma membrana interna à prova de intempéries.
 |

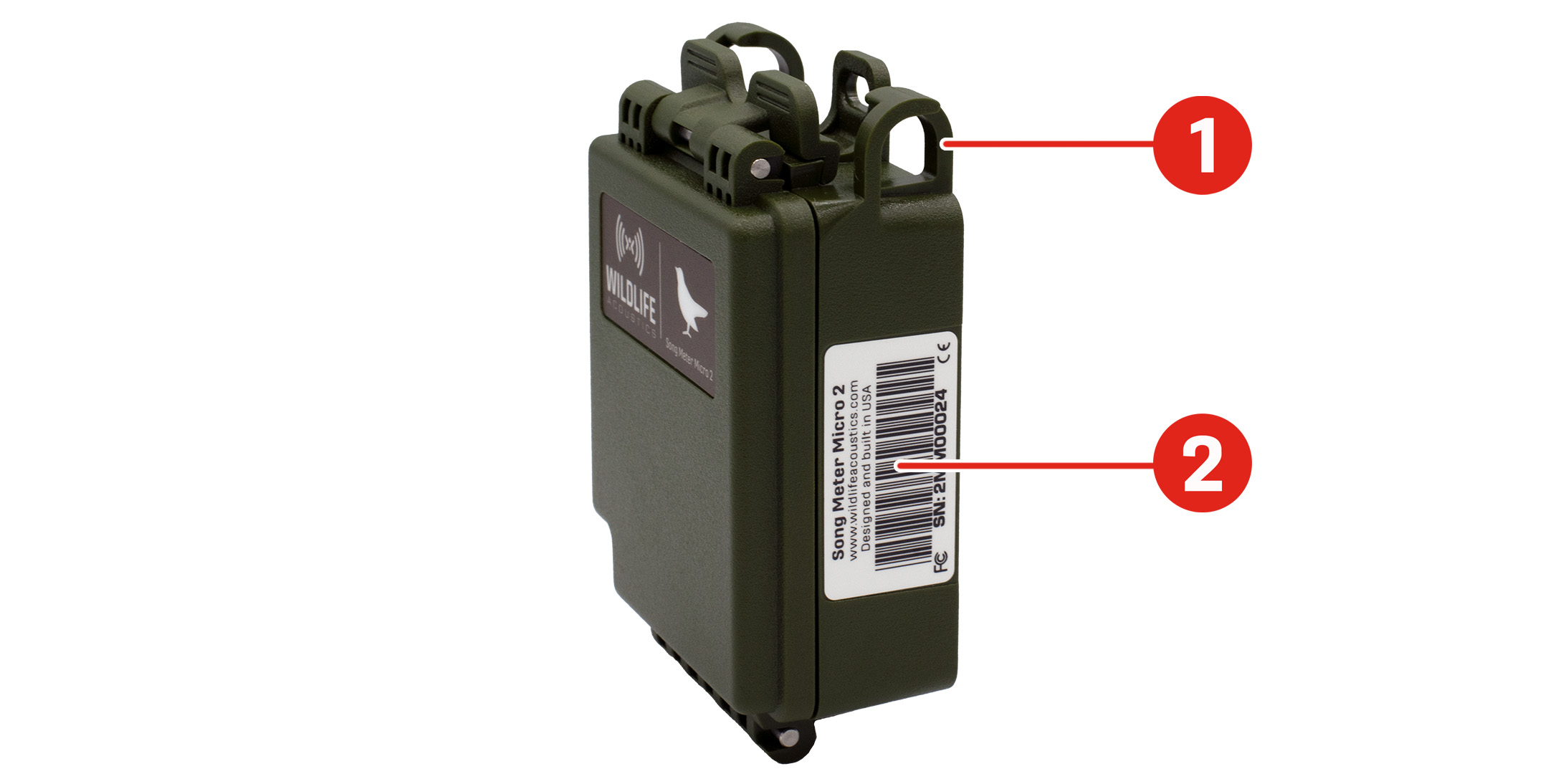

Uma das duas alças de montagem, que podem acomodar cordas elásticas, cordas ou cadeados com cabo pode chegar até o diâmetro de 0.420 in. (10.67 mm). Consulte Opções de montagem versáteis.
A etiqueta de código de barras lista o nome do modelo e o número de série do gravador.
Essas informações também estão visíveis no aplicativo Song Meter Configurator no Tela Status.
 |

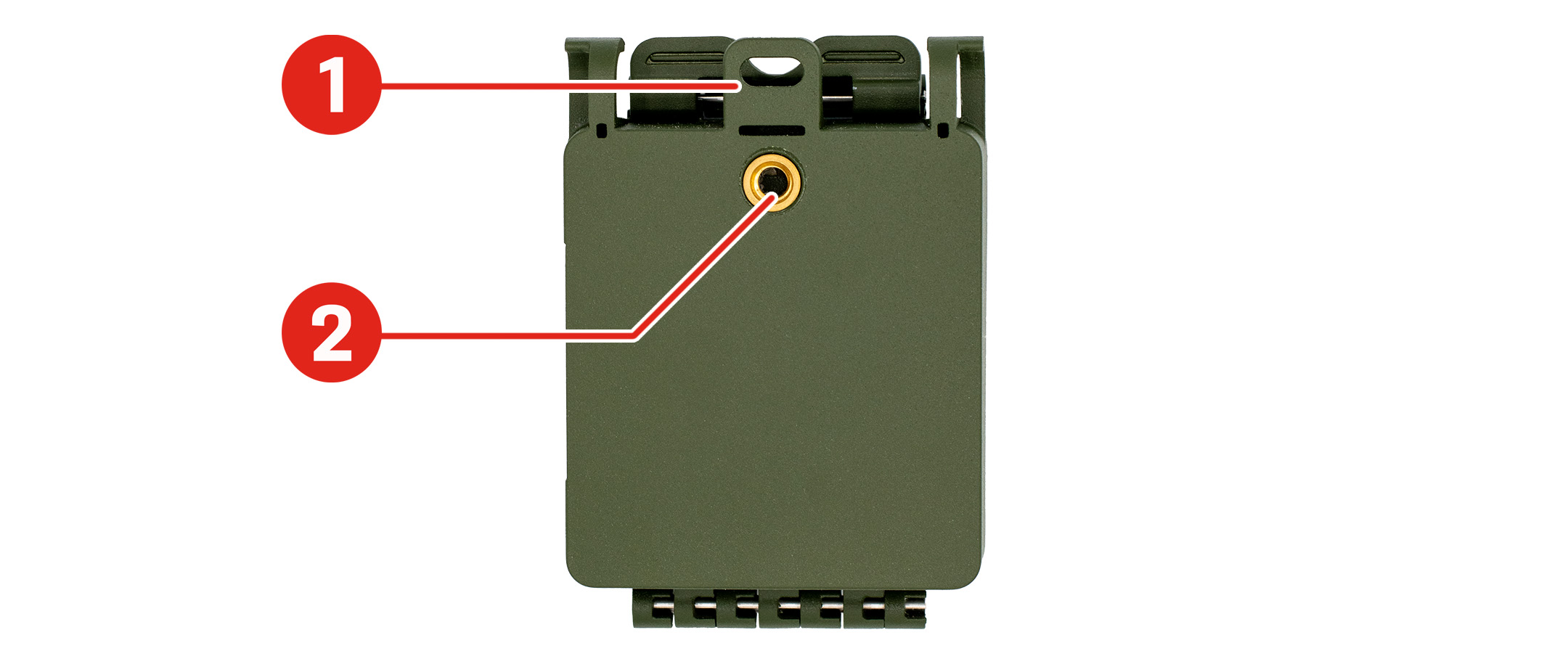

A aba de montagem pode acomodar parafusos com um diâmetro máximo de rosca de 3/16 in. (4.6 mm). Ela também pode servir como ponto de fixação para cordas elásticas ou abraçadeiras de nylon (lacres).
O suporte para tripé tem o tamanho para um parafuso de 1/4ʺ-20, a mesma especificação usada por muitas câmeras, incluindo câmeras de trilha.
O gabinete do Song Meter Micro 2 está equipado com pontos de fixação que suportam uma ampla variedade de opções de montagem:
A aba de montagem na parte superior da parte traseira do gabinete podem acomodar parafusos de até 3/16 in. (4.6 mm) de diâmetro. Ela também pode ser usada para prender ganchos de corda elástica ou abraçadeiras de nylon (lacres), por exemplo.
As alças de montagem no canto superior esquerdo e superior direito do gabinete são adequadas para cadeados com cabo, cordas, abraçadeiras de nylon ou cordas elásticas, entre outras possibilidades. O diâmetro interno dessas alças é de 0.420 in. (10.67 mm).
O suporte para tripé na parte traseira do gabinete tem o tamanho para um parafuso de 1/4ʺ-20, permitindo compatibilidade com muitos acessórios de montagem projetados para câmeras de trilha.
Nota
Lembre-se de que nem todos os suportes de câmera usam a mesma especificação de parafuso. Por exemplo, suportes projetados para câmeras de vídeo pesadas podem usar um parafuso 3/8ʺ-16. Verifique as especificações do fabricante ao comprar um suporte compatível.
Importante
Com qualquer método de montagem, tenha cuidado para não aplicar força excessiva no gabinete do Song Meter Micro 2. Se for aplicada muita força, o gabinete pode se flexionar, abrindo espaços entre a tampa e o corpo e comprometendo a impermeabilidade do gravador.
Tome cuidado extra ao conectar o gravador a árvores jovens. O crescimento da árvore ao longo de uma implantação pode aumentar a pressão sobre o gabinete.
 |
Um cadeado com cabo pode ser colocado através das duas alças de montagem na parte superior do Song Meter Micro 2 para mantê-lo preso a uma árvore ou estrutura.
O diâmetro de um cadeado com cabo deve ser mais estreito do que o 0.420 in. (10.67 mm) para caber nas duas alças de montagem.

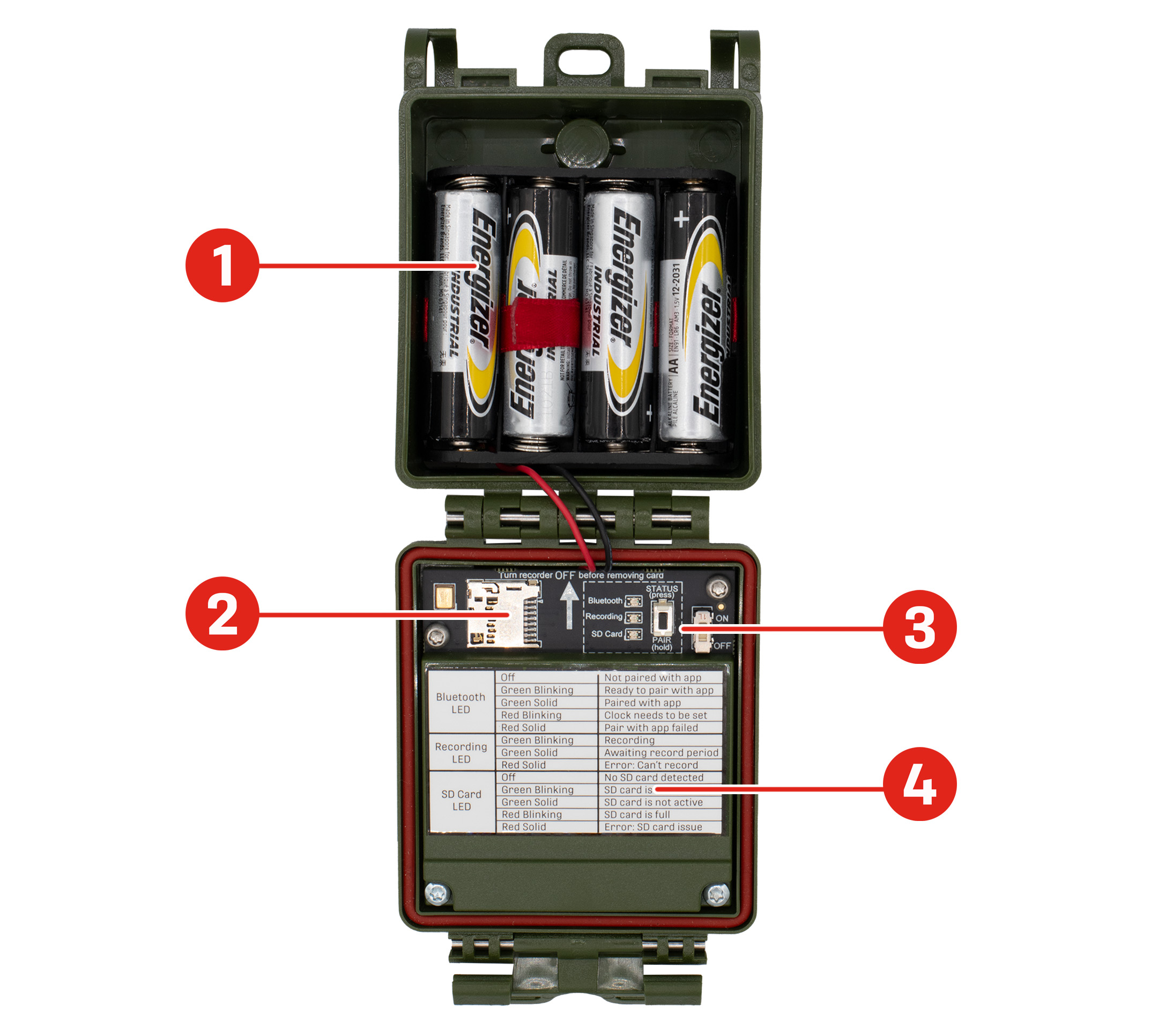

Características internas
 |
O compartimento de baterias AA contém quatro baterias AA.
O slot para cartão microSD contém um cartão microSD com capacidade de até 2 TB para armazenar gravações e outros arquivos.
O painel de controle é onde você encontrará vários controles físicos básicos. Consulte Painel de controle para obter uma imagem detalhada dessa seção.
A chave LED de Status fornece um guia para entender os . Essa tabela também pode ser encontrada em LEDs de STATUS.
O compartimento de baterias AA contém quatro baterias AA. Todas as quatro baterias devem ser instaladas para que o Song Meter Micro 2 ligue.
O compartimento da bateria tem duas fitas presas nas bordas esquerda e direita do compartimento. Cada fita deve ser posicionada atrás de duas baterias, com as extremidades livres visíveis entre as duas baterias do meio. Para remover facilmente as baterias, puxe as pontas livres das fitas.
Para obter informações sobre os diferentes tipos de baterias AA, incluindo Energizer® Ultimate LithiumTM, consulte Tipos de baterias AA.
Ordem de inserção das baterias AA
Ao inserir as baterias, comece perto da extremidade conectada de cada fita no lado externo de cada bandeja e vá em direção à extremidade livre. Isso garantirá que a fita tenha folga suficiente para abrir espaço para cada bateria. Sem folga suficiente, a fita pode empurrar as baterias para fora da bandeja.
Melhores práticas para baterias AA
O uso inadequado da bateria pode danificar permanentemente o seu gravador. Sempre tome cuidado para seguir essas diretrizes.
Não misture baterias novas ou recém-carregadas com baterias usadas ou não carregadas. Uma única bateria descarregada impedirá que todo o conjunto funcione.
O gravador perderá energia prematuramente e poderá nem ligar.
As baterias podem vazar produtos químicos corrosivos que podem danificar o gravador.
Não misture vários tipos de baterias (por exemplo, não combine alcalinas com NiMH). Todas as quatro baterias devem ser do mesmo tipo.
O ideal é que todas as baterias sejam da mesma marca e modelo. A mistura de baterias com características diferentes pode produzir resultados imprevisíveis.
Certifique-se de que as baterias estejam orientadas com a polaridade positiva/negativa correta.
Se uma das oito pilhas AA for inserida ao contrário, o Song Meter Micro 2 pode ligar, mas uma bateria invertida eventualmente vazará produtos químicos corrosivos que podem danificar o gravador.
Remova as baterias antes do armazenamento.
O gravador Song Meter Micro 2 salva arquivos de gravação e um registro de resumo em um cartão de memória microSD instalado na entrada para cartão de memória.
Para inserir um cartão microSD, deslize-o na entrada até que ele se encaixe no lugar. Para remover, pressione suavemente o cartão ainda mais no slot até ouvir um clique novamente e deixe o mecanismo interno de mola ejetar o cartão.
Remova o cartão SD somente depois de colocar a chave liga/desliga em (desligado) e esperar até que todos os estejam desligados.
Use o aplicativo Song Meter Configurator para verificar o espaço de gravação disponível no cartão SD.
“Cartão SD” e “Cartão microSD”
O idioma no aplicativo Song Meter Configurator e nessa documentação pode usar o termo "cartão SD" genericamente. Isso se refere ao cartão SD de tamanho normal usado pela família Song Meter Mini e ao cartão microSD usado pela família Song Meter Micro.
O Song Meter Micro 2 suporta apenas o uso de cartões microSD.
Marcas de cartão SD recomendadas
A Wildlife Acoustics recomenda a marca SanDisk® de cartões de memória por seu desempenho superior. Kingston® e PNY® também são adequados.

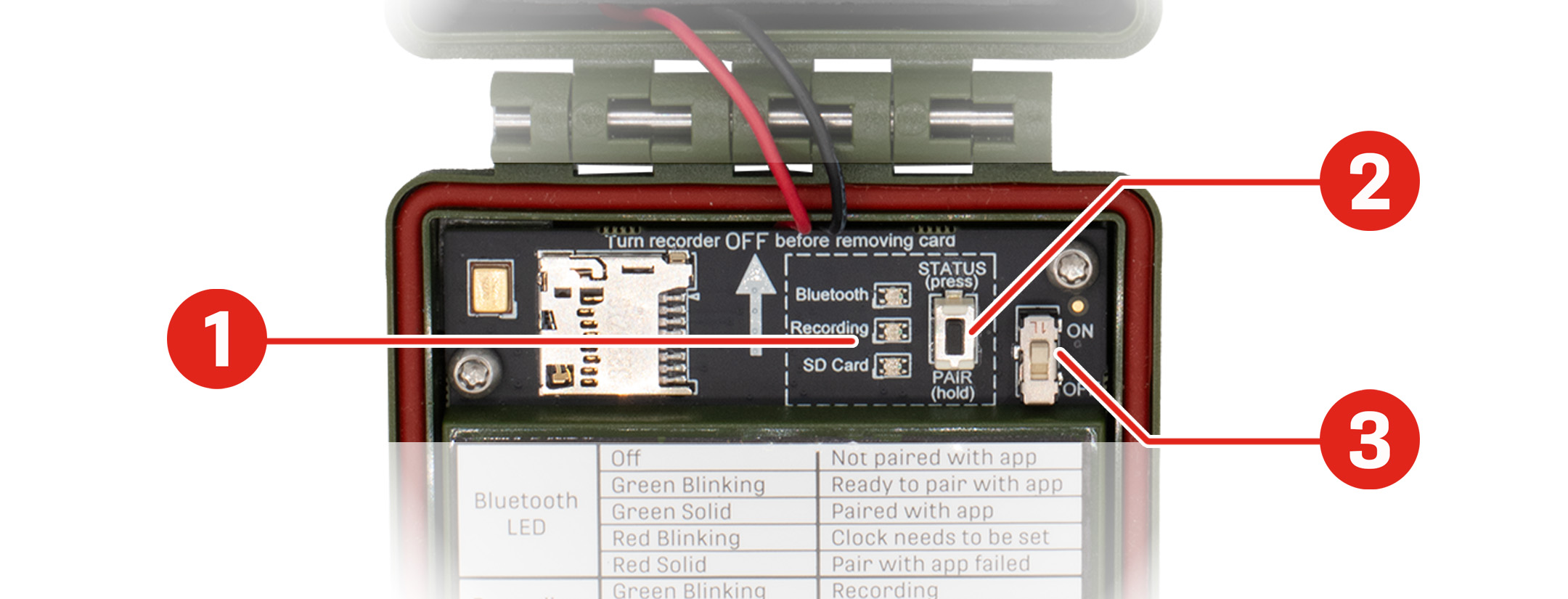

Painel de controle
 |
O botão tem duas funções:
Pressione e segure o botão para iniciar o emparelhamento com o aplicativo Song Meter Configurator. Consulte Emparelhe o gravador com o aplicativo Song Meter Configurator.
Pressione o botão brevemente para ativar os LEDs de . Consulte LEDs de STATUS.
Os LEDs de fornecem feedback visual sobre o , a e o status do do gravador. Consulte LEDs de STATUS.
A chave liga o gravador ou o coloca em um estado ocioso de baixa potência. Consulte Chave ON/OFF.
Os três do gravador fornecem informações sobre o , a e o .
Os permanecem ativos enquanto o gravador está emparelhado com o aplicativo Song Meter Configurator.
A tabela de definições dos (abaixo) também se encontra dentro da tampa do gravador para referência.
Etiqueta LED | Atividade de LED | Significado do status |
|---|---|---|
| Desligado | Não emparelhado com o aplicativo Song Meter Configurator |
Piscando em verde | Pronto para emparelhar com o aplicativo Song Meter Configurator | |
Verde sólido | Emparelhado com o aplicativo Song Meter Configurator | |
Piscando em vermelho | O relógio precisa ser ajustado | |
Vermelho sólido | Falha no emparelhamento | |
| Piscando em verde | Gravando |
Verde sólido | Esperando o próximo período de gravação | |
Vermelho sólido | Erro: Não é possível gravar | |
| Desligado | Nenhum cartão SD foi detectado |
Piscando em verde | O cartão SD está ativo: não ejete | |
Verde sólido | O cartão SD está inativo: é seguro ejetar | |
Piscando em vermelho | O cartão SD está cheio | |
Vermelho sólido | Erro: problema com o cartão SD |
(posição para cima): a potência total está ativada. A programação é iniciada.
(posição para baixo): o gravador entra em um estado inativo de baixa potência. A programação é interrompida.
Quando o gravador Song Meter Micro 2 é ligado pela primeira vez, os LEDs de mostram os status do , e do . Se o gravador não estiver emparelhado e seus botões não forem tocados por um minuto, os LEDs se apagarão.
Nota
Quando o gravador Song Meter Micro 2 é desligado, ele passa por uma rotina para finalizar e salvar qualquer gravação atual. Isso pode levar alguns segundos.
Esse processo significa que é seguro colocar a chave em (desligado) a qualquer momento.
Microfone
O Song Meter Micro 2 utiliza um único microfone embutido. O microfone é instalado alinhado com a face frontal do gravador. Ele é protegido por uma abertura no gabinete e uma membrana interna à prova de intempéries.
