Características externas

Carcasa duradera y resistente a las inclemencias meteorológicas

El grabador Song Meter Mini Bat 2 se ha diseñado para su uso prolongado a la intemperie. Está fabricado con plástico de policarbonato duradero y es resistente a los UV y a las inclemencias meteorológicas. La carcasa cuenta con un grado de protección IP67, por lo que es capaz de soportar una inmersión temporal en agua hasta una profundidad de un metro sin que entre agua. Tenga en cuenta que los micrófonos acústicos instalados pueden sufrir daños al sumergirlos bajo el agua, si bien están protegidos de la lluvia.

Un paquete regulador de humedad reutilizable (oculto dentro de la carcasa) y un orificio de ventilación regulan la humedad y la presión dentro de la carcasa. El orificio está protegido internamente por una membrana que bloquea los líquidos y permite que el vapor de agua salga de la carcasa.

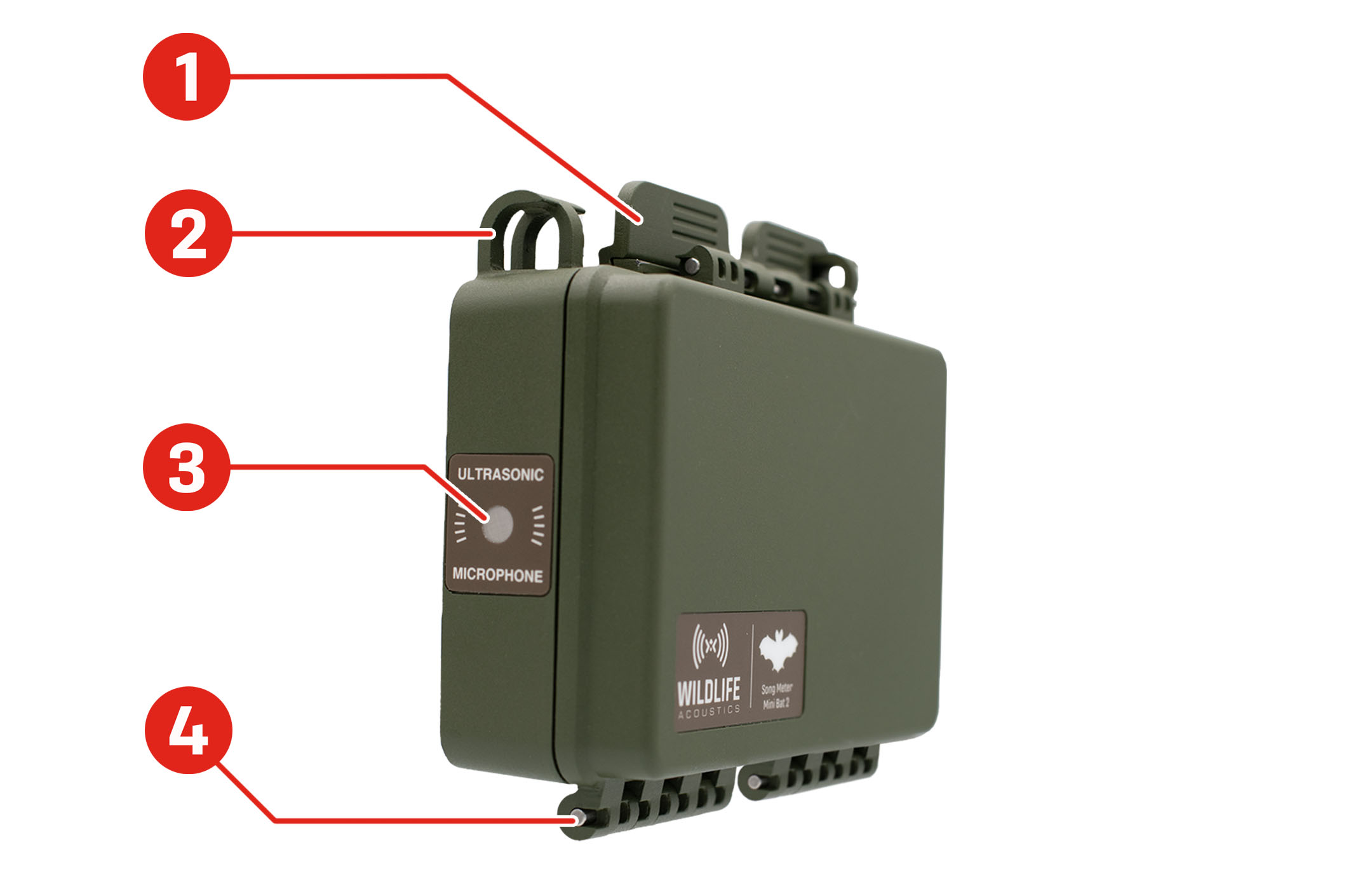

Figura 1. Vista frontal izquierda
El Song Meter Mini Bat 2 desde la parte delantera izquierda con la tapa cerrada. Se resaltan las ubicaciones de los elementos. El cierre de la carcasa se encuentra en el borde superior del grabador. Una de las dos anillas de montaje se encuentra a la izquierda del cierre de la carcasa. El micrófono ultrasónico se instala a ras del borde izquierdo del grabador. La bisagra de la carcasa se encuentra en el borde inferior del grabador.

  1. El cierre de la carcasa queda encajado para mantener la carcasa sellada.

  2. Una de las dos anillas de montaje, que admite la colocación de elásticos, cuerdas o cables de seguridad de un diámetro de hasta 10,67 mm (0,420 in.). Consulte Opciones de montaje versátiles.

  3. El micrófono ultrasónico está instalado al ras de la carcasa, protegido del agua y los animales mediante una malla metálica sobre una membrana resistente a la intemperie. Consulte Micrófonos.

  4. La bisagra de la carcasa mantiene la tapa y el cuerpo del grabador permanentemente unidos.

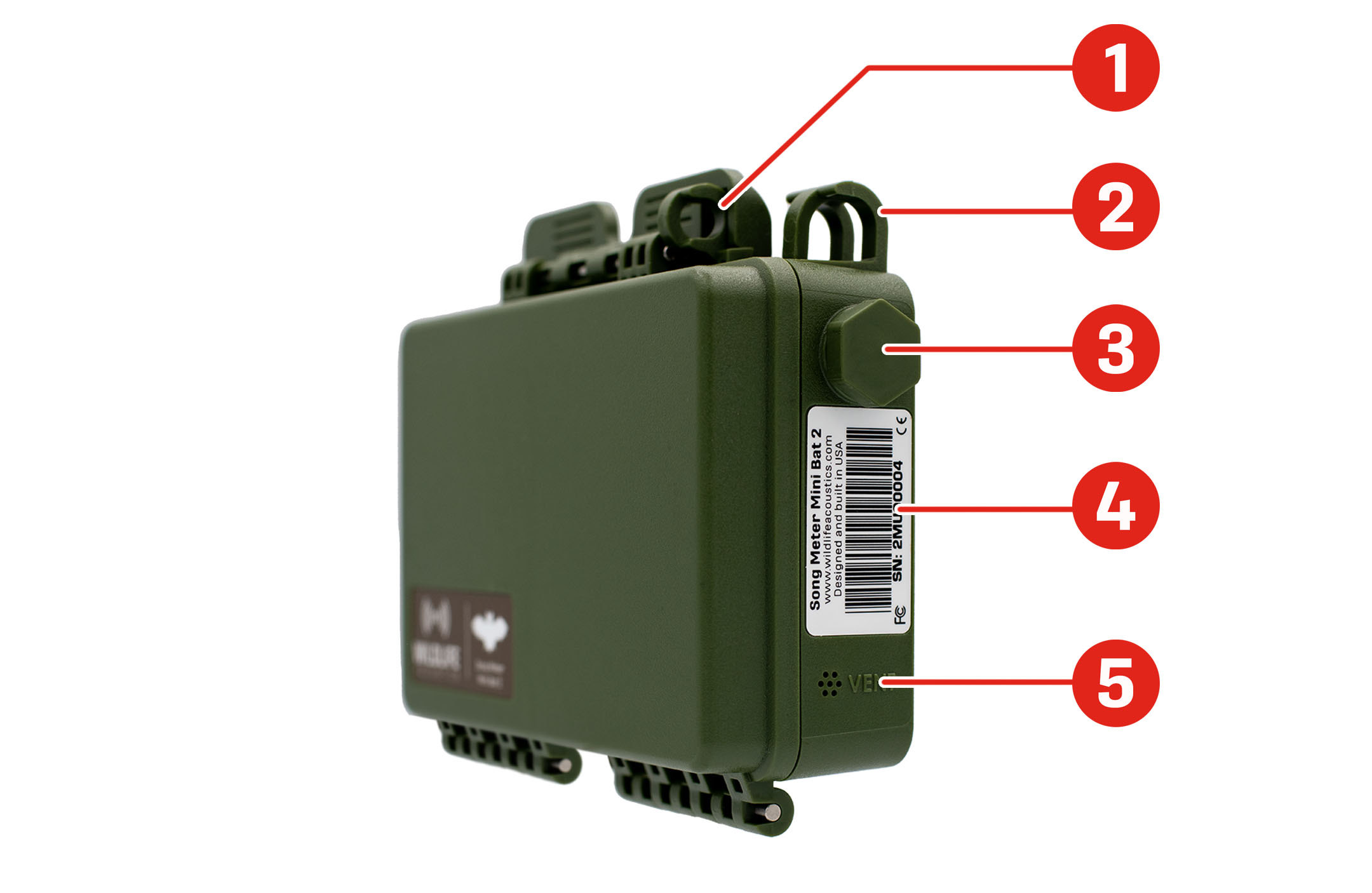

Figura 2. Vista frontal derecha
El Song Meter Mini Bat 2 desde la parte delantera derecha con la tapa cerrada. Se resaltan las ubicaciones de los elementos. La presilla para el candado está ubicada en el borde superior del grabador, en el extremo derecho del cierre de la carcasa. Una de las dos anillas de montaje se encuentra a la derecha del cierre de la carcasa y de la presilla para el candado. El segundo puerto de micrófono, ocupado por un tornillo hexagonal, se encuentra en la parte superior del borde derecho. Hay una etiqueta de código de barras debajo del puerto de micrófono. Los orificios de ventilación de la humedad se encuentran en la parte inferior del borde derecho, junto a la marca VENT.

  1. La presilla para el candado permite cerrar la carcasa con un candado. Consulte las recomendaciones del Compatibilidad de cierres sobre el tamaño de candado adecuado.

  2. Una de las dos anillas de montaje, que admite la colocación de elásticos, cuerdas o cables de seguridad de un diámetro de hasta 10,67 mm (0,420 in.). Consulte Opciones de montaje versátiles.

  3. Un puerto de micrófono permite alojar un segundo micrófono acústico. Cuando no hay un segundo micrófono instalado, el puerto está cubierto por un tornillo hexagonal de plástico. Consulte Puerto de micrófono acústico opcional.

  4. La etiqueta del código de barras muestra el nombre del modelo y el número de serie del grabador.

    Esta información también se puede ver en la aplicación Song Meter Configurator del Pantalla Estado.

  5. Un elemento de ventilación de la humedad resistente a la intemperie regula la humedad y la presión dentro de la carcasa.

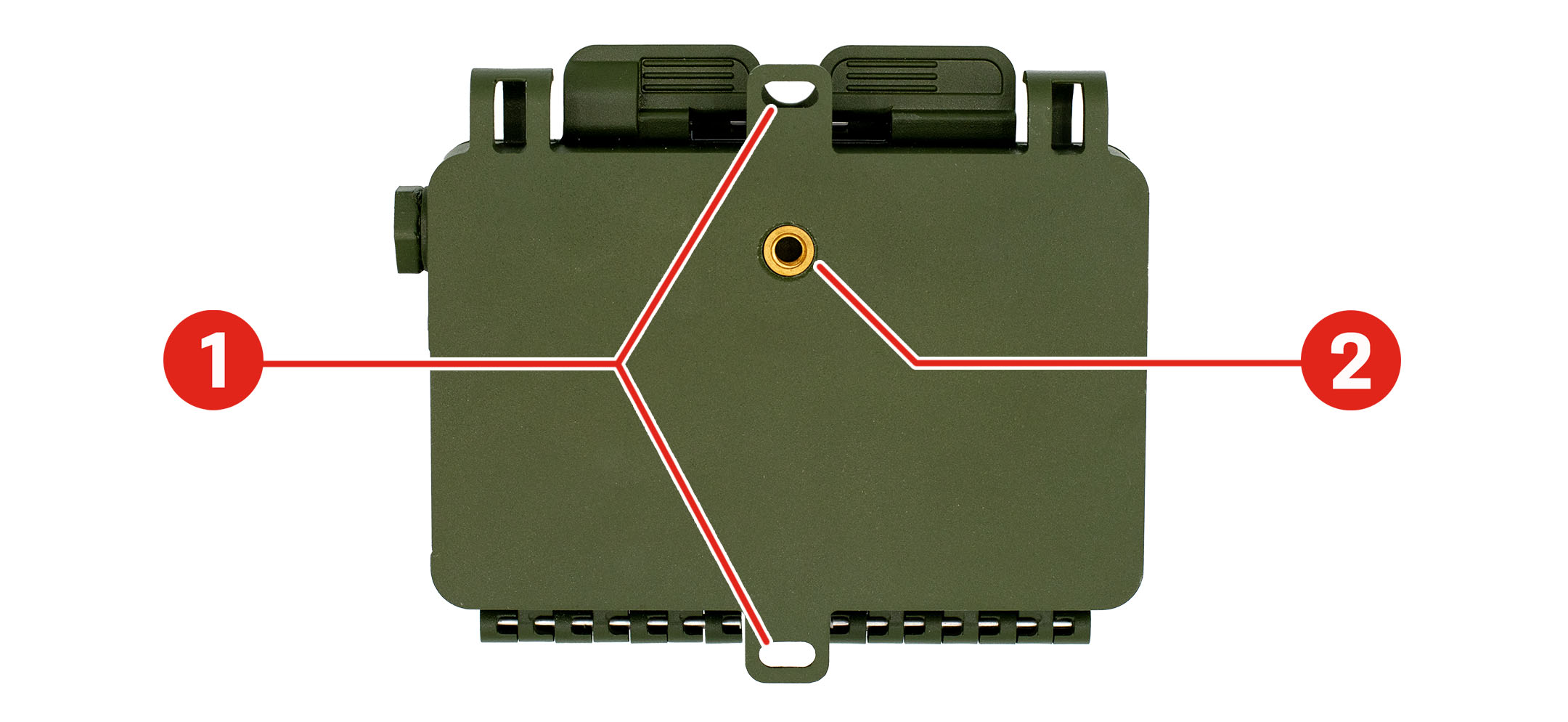

Figura 3. Vista trasera
El Song Meter Mini Bat 2 desde la parte posterior con la tapa cerrada. Las pestañas de montaje están ubicadas en el centro de los bordes superior e inferior del grabador. En la parte posterior de la carcasa, justo por encima del centro, hay un soporte encastrado para trípode.

  1. Las pestañas de montaje superior e inferior pueden alojar pernos o tornillos con un diámetro de rosca máximo de 4,6 mm (3/16 in.). También pueden servir como puntos de fijación para elásticos o bridas.

  2. El soporte para trípode se ajusta a un tornillo de 1/4-20 pulgadas, la misma especificación de muchas cámaras, como las de rastreo.

Opciones de montaje versátiles

La carcasa del Song Meter Mini Bat 2 está equipada con puntos de fijación que admiten una amplia gama de opciones de montaje:

  • Las pestañas de montaje de la parte superior e inferior de la parte posterior de la carcasa permiten colocar pernos o tornillos de un diámetro de hasta 4,6 mm (3/16 in.). También pueden utilizarse para sujetar ganchos de cuerdas elásticas o bridas, por ejemplo.

  • Las anillas de montaje de la parte superior izquierda y superior derecha de la carcasa son adecuadas para cables de seguridad, cuerdas, bridas o elásticos, entre otras posibilidades. El diámetro interno de estas anillas es de 10,67 mm (0,420 in.).

  • El soporte para trípode de la parte posterior de la carcasa admite un perno de 1/4-20 pulgadas, lo que lo hace compatible con muchos accesorios de montaje diseñados para cámaras de rastreo.

    Nota:

    Tenga en cuenta que no todos los soportes de cámara tienen la misma especificación de pernos. Por ejemplo, los soportes diseñados para cámaras de vídeo pesadas pueden utilizar un perno de 3/8-16 pulgadas. Consulte las especificaciones del fabricante antes de comprar un soporte compatible.

Importante:

Con cualquier método de montaje, no aplique una fuerza excesiva a la carcasa del Song Meter Mini Bat 2. Si se aplica demasiada fuerza, la carcasa puede doblarse, abriendo huecos entre la tapa y el cuerpo que comprometen la resistencia del grabador a la intemperie.

Tenga mucho cuidado al fijar el grabador a árboles jóvenes. El crecimiento de los árboles en el transcurso de una instalación podría aumentar la presión sobre la carcasa.

Compatibilidad de cierres

La carcasa del Song Meter Mini Bat 2 está diseñada para soportar dos niveles de seguridad:

Se puede instalar simultáneamente un cable de seguridad y un candado.

Compatibilidad con cables de seguridad

Es posible pasar un cable de seguridad a través de las dosanillas de montaje de la parte superior del Song Meter Mini Bat 2 para sujetarlo a un árbol o estructura.

El diámetro del cable de seguridad debe ser inferior a 10,67 mm (0,420 in.) para que pueda pasar por las dos anillas de montaje.

Compatibilidad con candados

Se puede colocar un candado a través de la presilla para el candado para mantener el cierre de la carcasa cerrado.

El diámetro interno de la presilla para el candado es de 6,81 mm (0,268 in.). Recomendamos un candado con un diámetro de arco de 6,35 mm (0,25 in.) . Este tamaño permite cierto movimiento del cierre, pero no lo suficiente como para comprometer el grado de protección frente a las inclemencias meteorológicas IP67 de la carcasa del Song Meter Mini Bat 2.

Aviso:

No utilice un candado con un arco inferior a 6,35 mm (0,25 in.). Con un arco inferior, el cierre podrá abrirse parcial o completamente, lo que permitirá que entre agua o que la carcasa se abra por completo.

Tenga en cuenta que los daños en cualquier parte de la carcasa de plástico del Song Meter Mini Bat 2 pueden mermar la eficacia de estas funciones de seguridad. Si su grabador ha sufrido daños, póngase en contacto con el servicio de asistencia de Wildlife Acoustics para organizar una reparación.

Puerto de micrófono acústico opcional

El Song Meter Mini Bat 2 cuenta con un puerto para un micrófono acústico opcional. Cuando se instala, permite al grabador alternar entre la grabación de ultrasonidos y la grabación de audio dentro del rango auditivo típico de los humanos.

El segundo micrófono opcional se puede instalar en el borde derecho del grabador. Cuando el micrófono opcional no está instalado, se utilizan un tornillo de plástico y una junta de goma para sellar el puerto.

Para obtener instrucciones sobre la instalación del micrófono acústico opcional, consulte Instalación de un segundo micrófono.
