Instalación de un segundo micrófono

Por qué y cuándo se efectúa esta tarea

El Song Meter Mini Bat 2 cuenta con un puerto disponible para un segundo micrófono opcional, que puede instalar usted mismo. Para ello, tendrá que quitar el tornillo hexagonal de plástico que ocupa el puerto de micrófono derecho e instalar el micrófono siguiendo los pasos que se indican a continuación.

Aviso:

El micrófono acústico opcional está diseñado para una instalación única. No está diseñado para instalarse y desinstalarse repetidamente. Al retirar y volver a instalar el micrófono varias veces, el cable de conexión podría romperse y el micrófono fallaría. Una vez instalado el micrófono, solo debe retirarse cuando sea necesario reemplazarlo.

Nota:

Puede ver un vídeo de demostración de este proceso de instalación en nuestro sitio web (consulte Vídeos Tutoriales).

Procedimiento

  1. Abra la tapa y coloque el Song Meter Mini Bat 2 sobre una superficie plana.

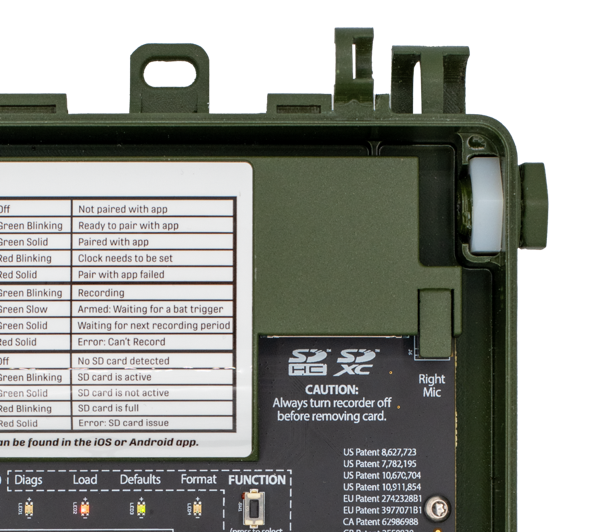

    En la esquina superior derecha del grabador encontrará un perno de plástico extraíble enroscado con una tuerca de plástico. La cabeza hexagonal del perno se encuentra en la parte exterior de la carcasa. La tuerca de plástico se sujeta mediante una ranura en el interior de la carcasa.
  2. Use una llave hexagonal ajustable o de 3/4 pulgadas para aflojar con cuidado el perno de la tuerca y luego desenrosque completamente el perno con la mano.

    Si el grabador se coloca sobre su parte posterior, la tuerca hexagonal interna permanecerá en su lugar. Necesitará la tuerca para fijar el nuevo micrófono.

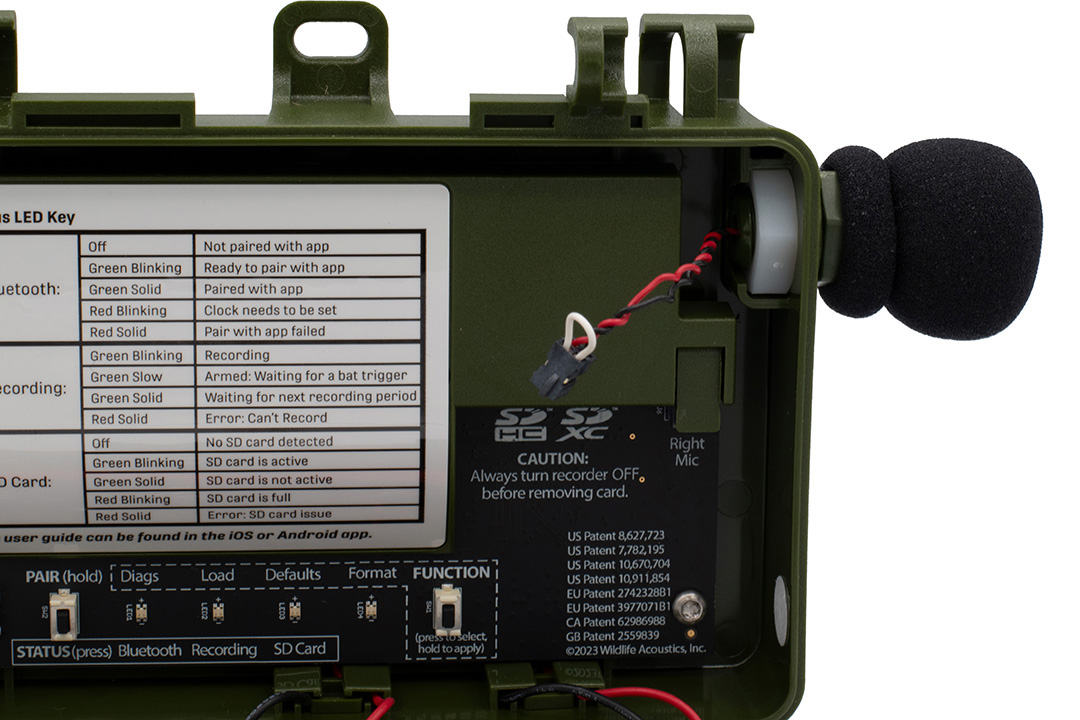

  3. Pase el conector de cable del segundo micrófono a través del orificio. De momento no conecte el cable a la placa de circuito.
  4. Gire con la mano el micrófono en el sentido de las agujas del reloj para enroscarlo en la tuerca interna. Asegúrese de que los cables del micrófono no queden atrapados mientras gira el micrófono.

    Asegúrese de que la rosca del micrófono esté alineada con la rosca de la tuerca hexagonal.

  5. Después de fijar el micrófono con la mano, apriételo ligeramente con unos alicates o una llave. No lo apriete demasiado.
  6. Conecte la toma del extremo de los cables del micrófono a la entrada Right Mic (Micrófono derecho).

    La toma tiene una llave en una cara que debe coincidir con la ranura del lado izquierdo de la entrada.

  7. Coloque los cables a la derecha de la tarjeta SD para mantenerlos alejados del sello de la carcasa y evitar el ruido eléctrico de la tarjeta SD.

    El plástico verde que cubre la cara frontal de la ranura para tarjetas SD hace contacto con las baterías cuando la tapa está cerrada y las mantiene en su lugar. Asegúrese de que los cables del micrófono estén metidos en el lado derecho de esta cubierta de plástico para que no queden atrapados entre el plástico y las baterías cuando cierre la carcasa.

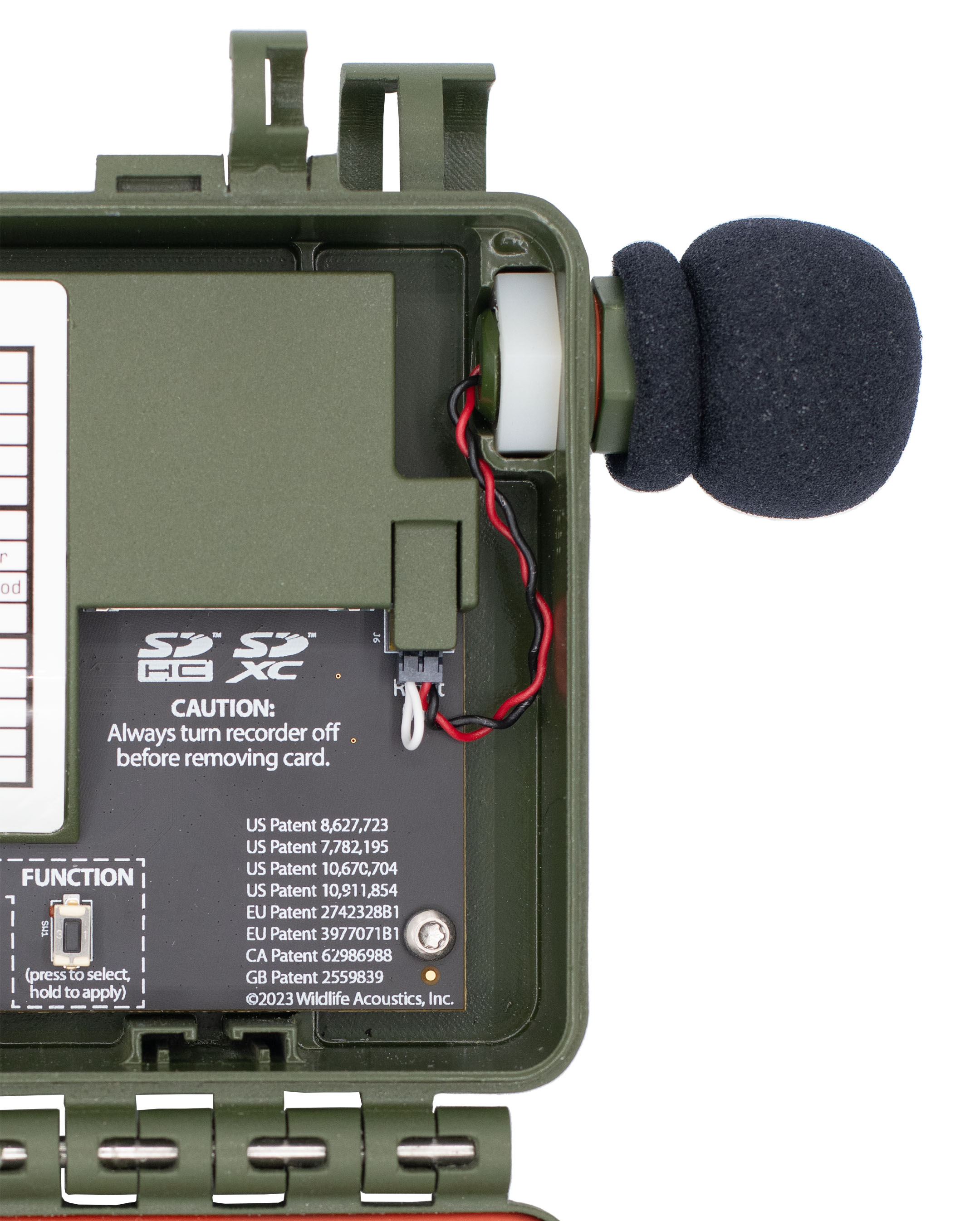

    Los cables salen del micrófono y se llevan hacia abajo y hacia la derecha, entre la ranura que sujeta el tornillo hexagonal y la funda de plástico que protege el puerto del micrófono derecho. Los cables se colocan hacia abajo y hacia la izquierda para conectarlos al puerto derecho del micrófono.

Resultados

Cuando el micrófono esté correctamente instalado, la pantalla Estado del grabador mostrará el mensaje MICRÓFONO DERECHO: Conectado. Para obtener información sobre cómo ver la pantalla de estado del grabador a través de la aplicación Song Meter Configurator , consulte Compruebe el estado del Song Meter Mini Bat 2 mediante Bluetooth.
