3. Visão geral do hardware

O gravador Song Meter Mini Bat 2 é projetado para implantação externa de longo prazo. Feito de plástico de policarbonato durável, ele é resistente a raios ultravioleta e é à prova de intempéries. O gabinete atende aos padrões IP67, o que significa que ele pode suportar submersão temporária em água até uma profundidade de um metro sem entrada de água. Observe que os microfones acústicos conectados instalados podem ser danificados pela submersão subaquática, apesar de estarem protegidos contra chuva.

Um pacote de regulação de umidade reutilizável (escondido dentro do gabinete) e um respiradouro regulam a umidade e a pressão dentro do gabinete. O respiradouro é protegido internamente por uma membrana que bloqueia a água líquida enquanto permite que o vapor de água saia do gabinete.

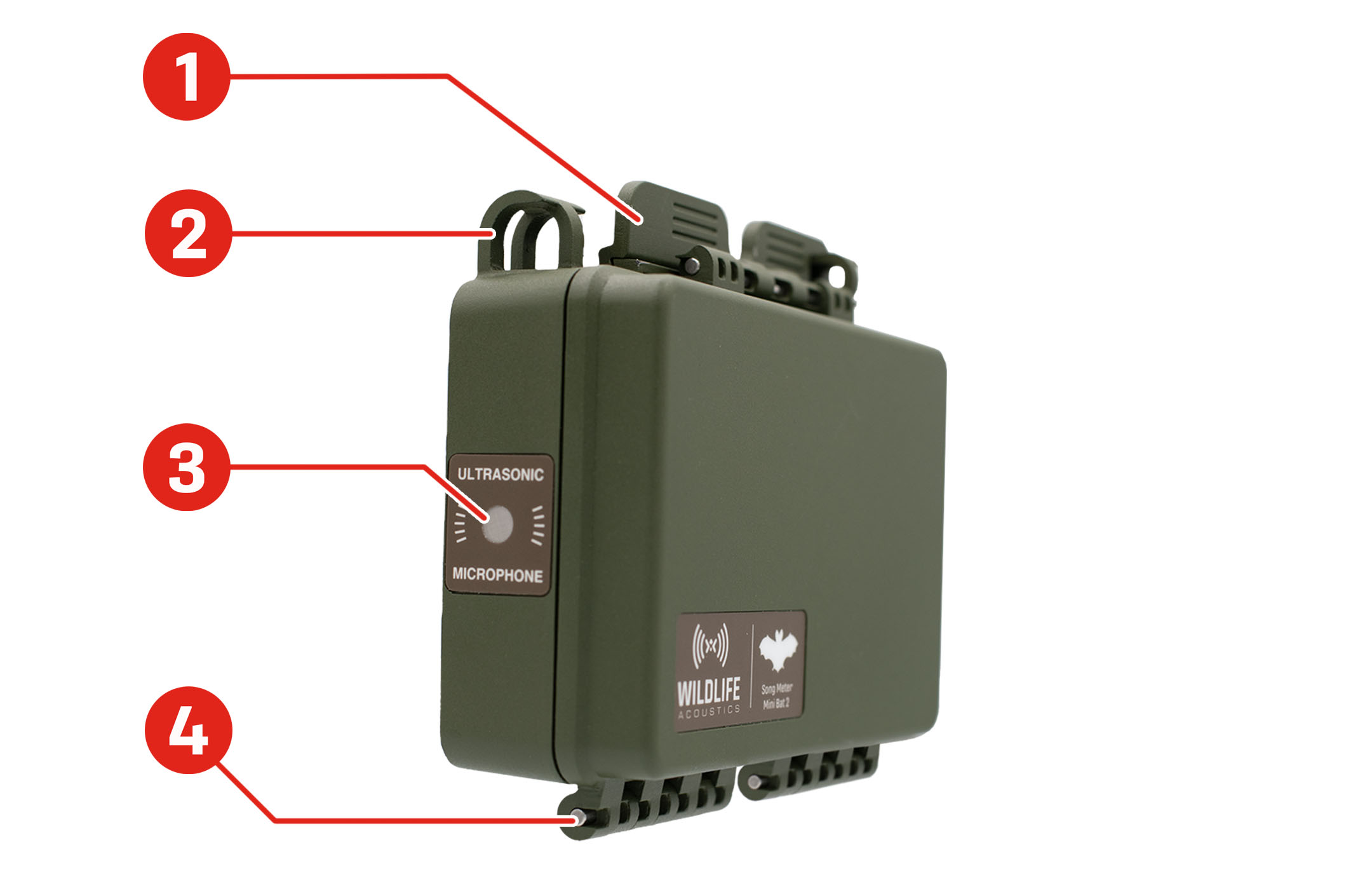

Figura 2. Vista frontal esquerda

1. A trava do gabinete se encaixa no lugar para manter o compartimento selado.

2. Uma das duas alças de montagem, que podem acomodar cordas elásticas, cordas ou cadeados com cabo pode chegar até o diâmetro de 0.420 in. (10.67 mm). Consulte Opções de montagem versáteis.

3. O microfone ultrassônico é instalado rente ao gabinete, protegido da água e de animais por uma malha metálica sobre uma membrana à prova de intempéries. Consulte Microfones.

4. A dobradiça do gabinete mantém a tampa e o corpo do gravador permanentemente conectados.

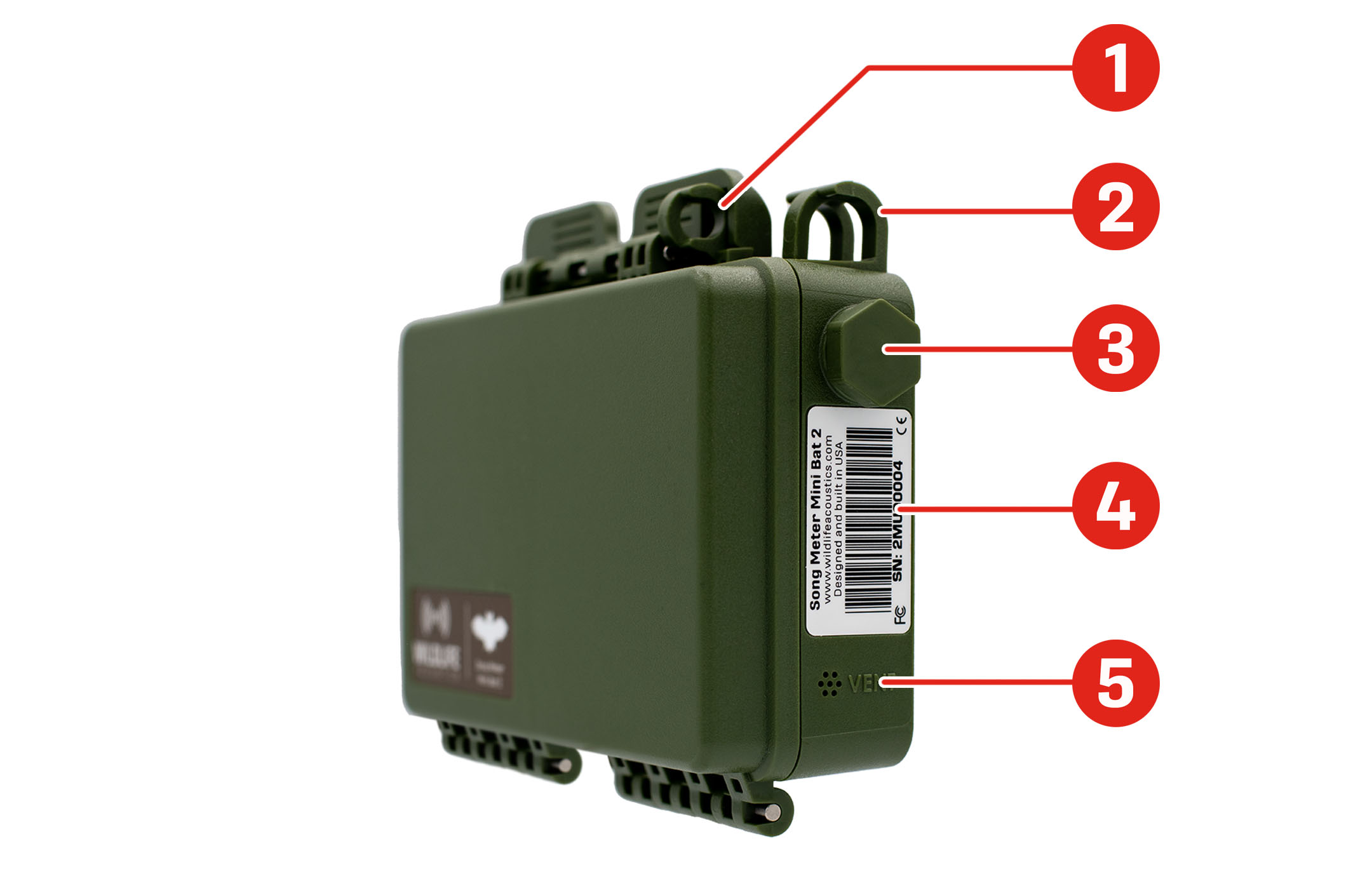

Figura 3. Visão frontal direita

1. Um porta cadeado permite que o gabinete seja trancado. Consulte Compatibilidade de trava para obter as recomendações de tamanho de cadeado.

2. Uma das duas alças de montagem, que podem acomodar cordas elásticas, cordas ou cadeados com cabo pode chegar até o diâmetro de 0.420 in. (10.67 mm). Consulte Opções de montagem versáteis.

3. Uma entrada de microfone pode acomodar um segundo microfone acústico. Quando nenhum segundo microfone é instalado, a porta é ocupada por um parafuso sextavado de plástico. Consulte Entrada do microfone acústico opcional.

4. A etiqueta de código de barras lista o nome do modelo e o número de série do gravador.

   Essas informações também estão visíveis no aplicativo Song Meter Configurator no Tela Status.

5. Um respiradouro de umidade à prova de intempéries regula a umidade e a pressão dentro do gabinete.

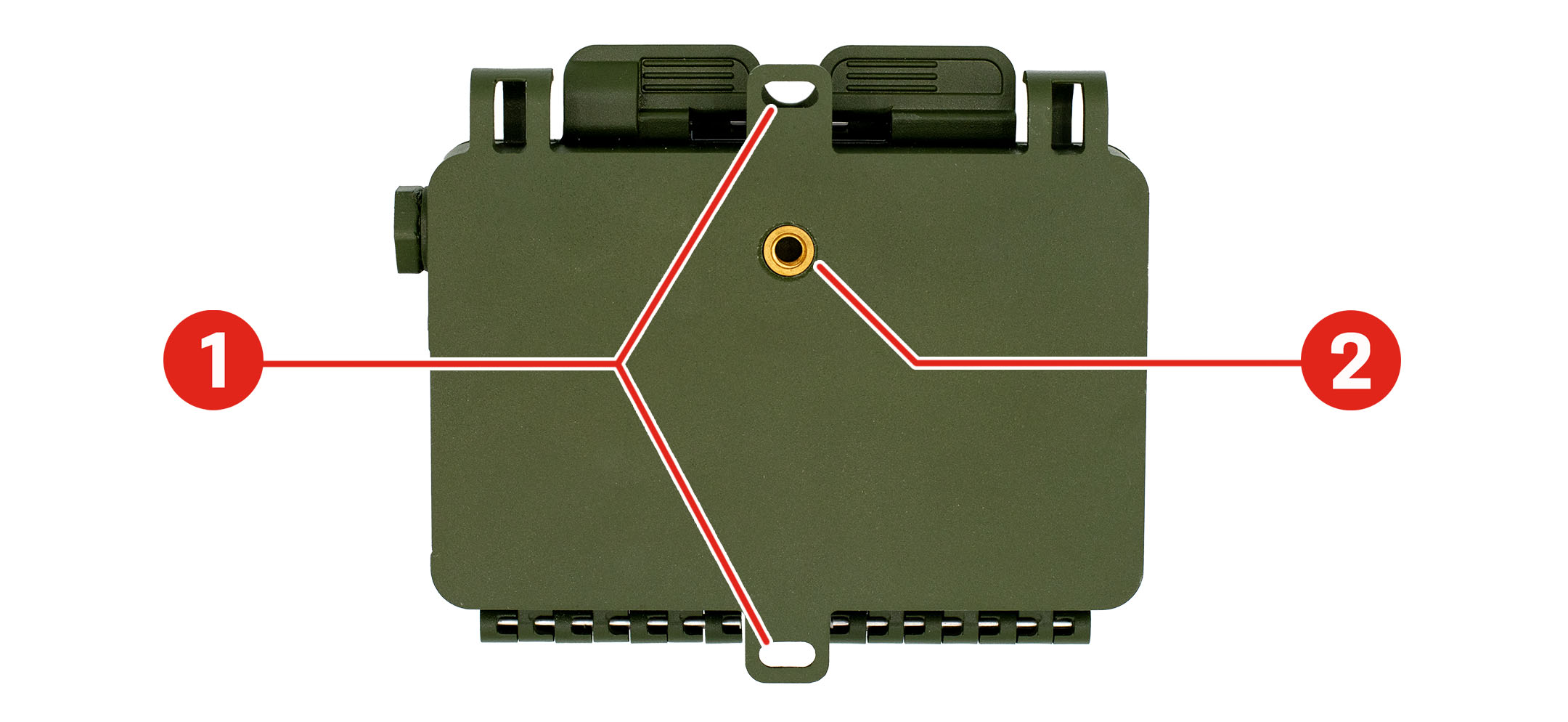

Figura 4. Vista traseira

1. As abas de montagem superior e inferior podem acomodar parafusos com um diâmetro máximo de rosca de 3/16 in. (4.6 mm). Elas também podem servir como pontos de fixação para cordas elásticas ou abraçadeiras de nylon (lacres).

2. O suporte para tripé tem o tamanho para um parafuso de 1/4ʺ-20, a mesma especificação usada por muitas câmeras, incluindo câmeras de trilha.

O gabinete do Song Meter Mini Bat 2 está equipado com pontos de fixação que suportam uma ampla variedade de opções de montagem:

O gabinete do Song Meter Mini Bat 2 foi projetado para suportar duas camadas de segurança:

O Song Meter Mini Bat 2 tem uma porta para um microfone acústico opcional. Quando instalado, ele permite que o gravador alterne entre a gravação de ultrassom e a gravação de áudio dentro da faixa típica da audição humana.

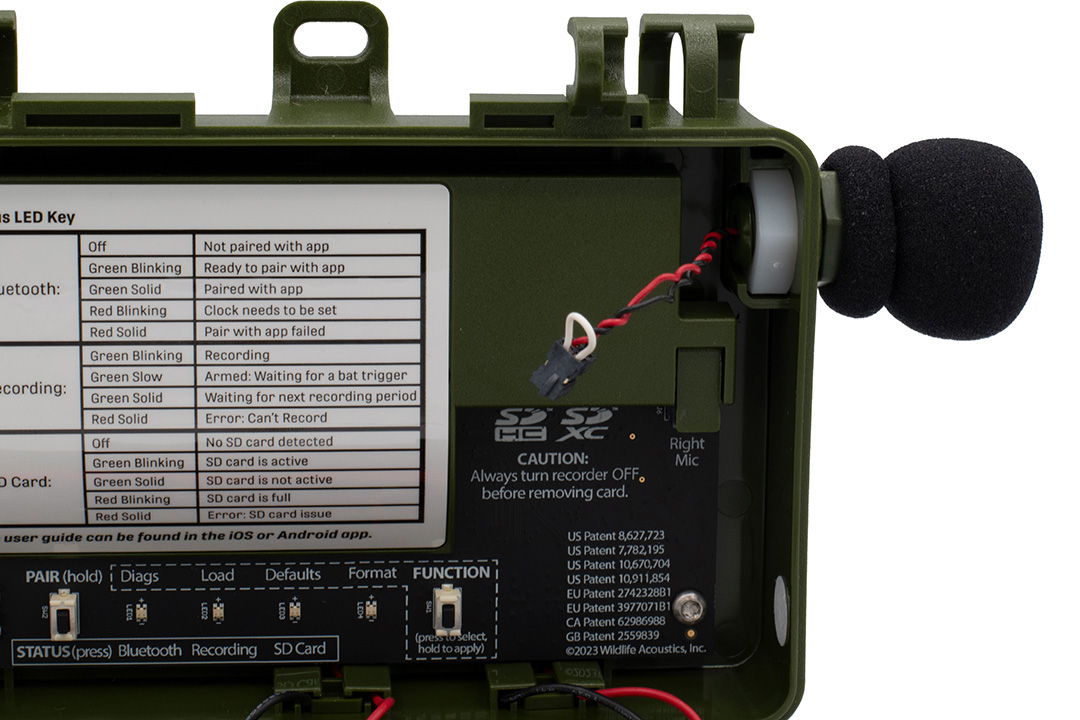

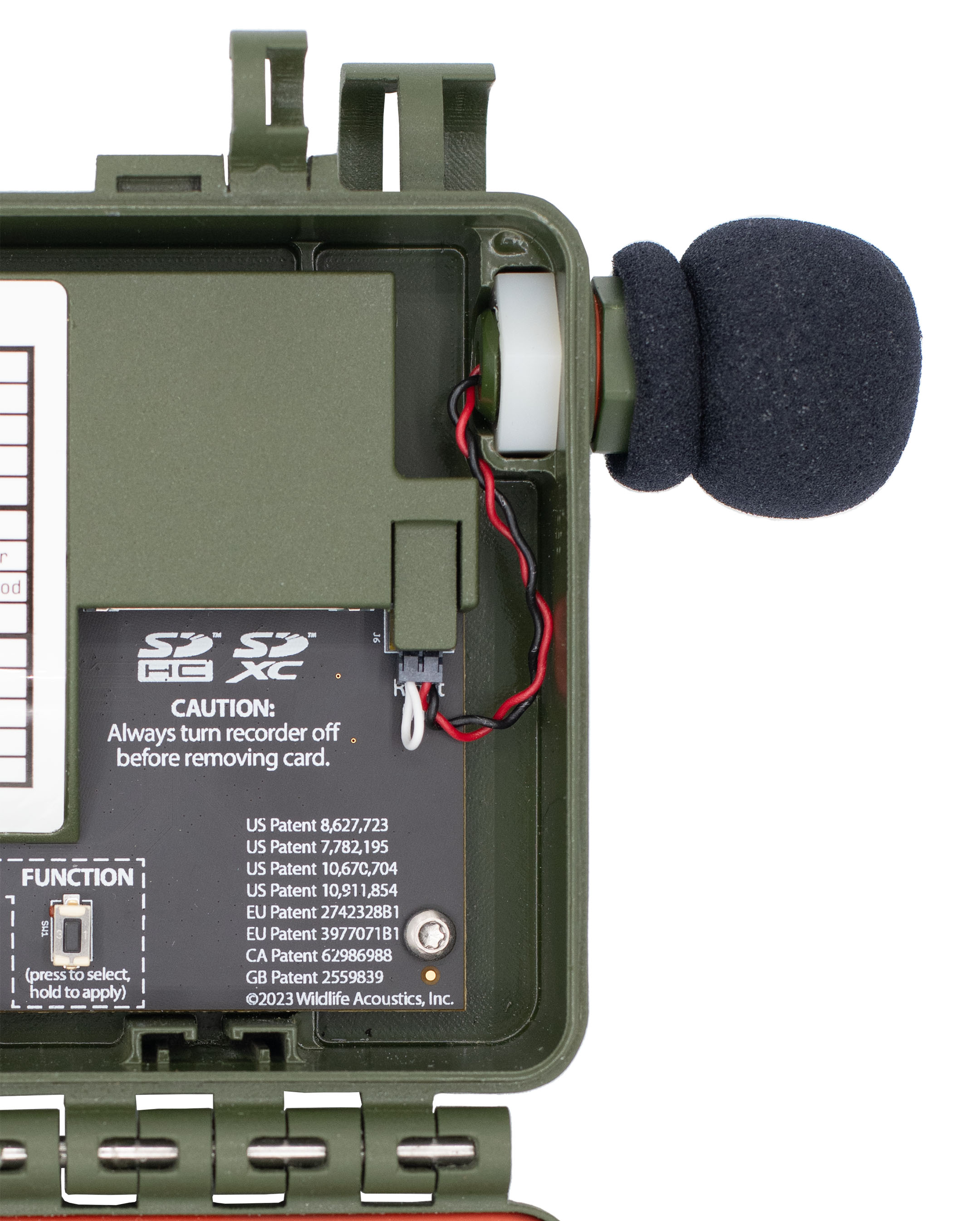

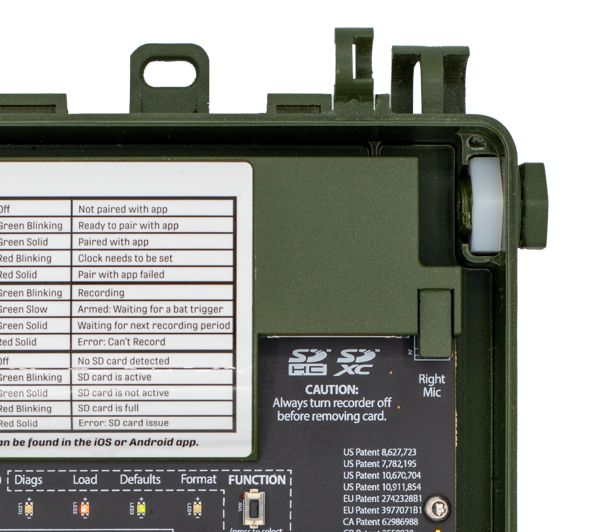

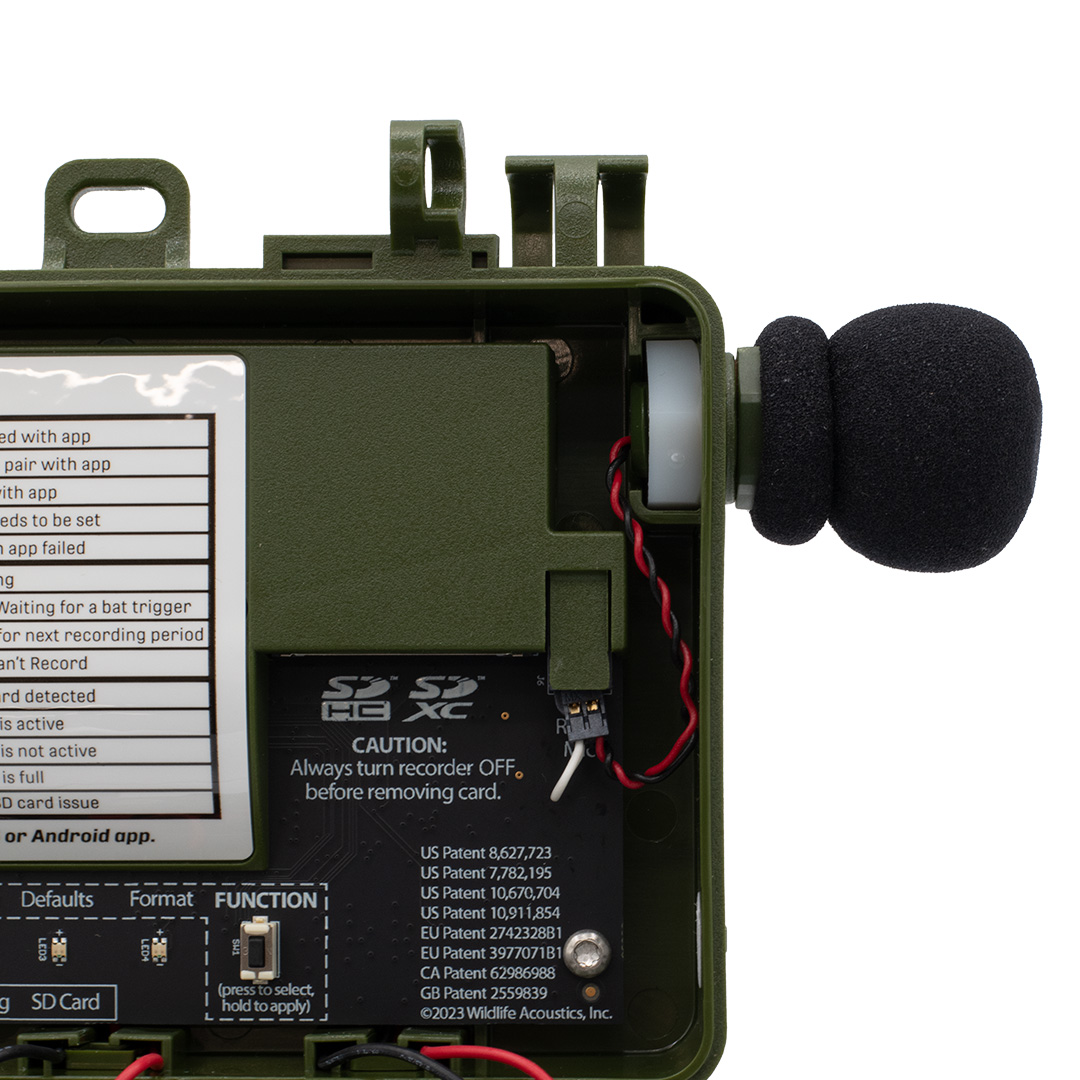

O segundo microfone opcional pode ser instalado na borda direita do gravador. Quando o microfone opcional não está instalado, um parafuso de plástico e uma junta de borracha são usados para vedar a porta.

Para obter instruções sobre como instalar o microfone acústico opcional, consulte Instalação de um segundo microfone.

A tampa do Song Meter Mini Bat 2 contém as baterias do gravador. Dependendo da versão do gravador, ela comporta baterias AA ou baterias de íons de lítio 18650.

Compartimento de bateria AA

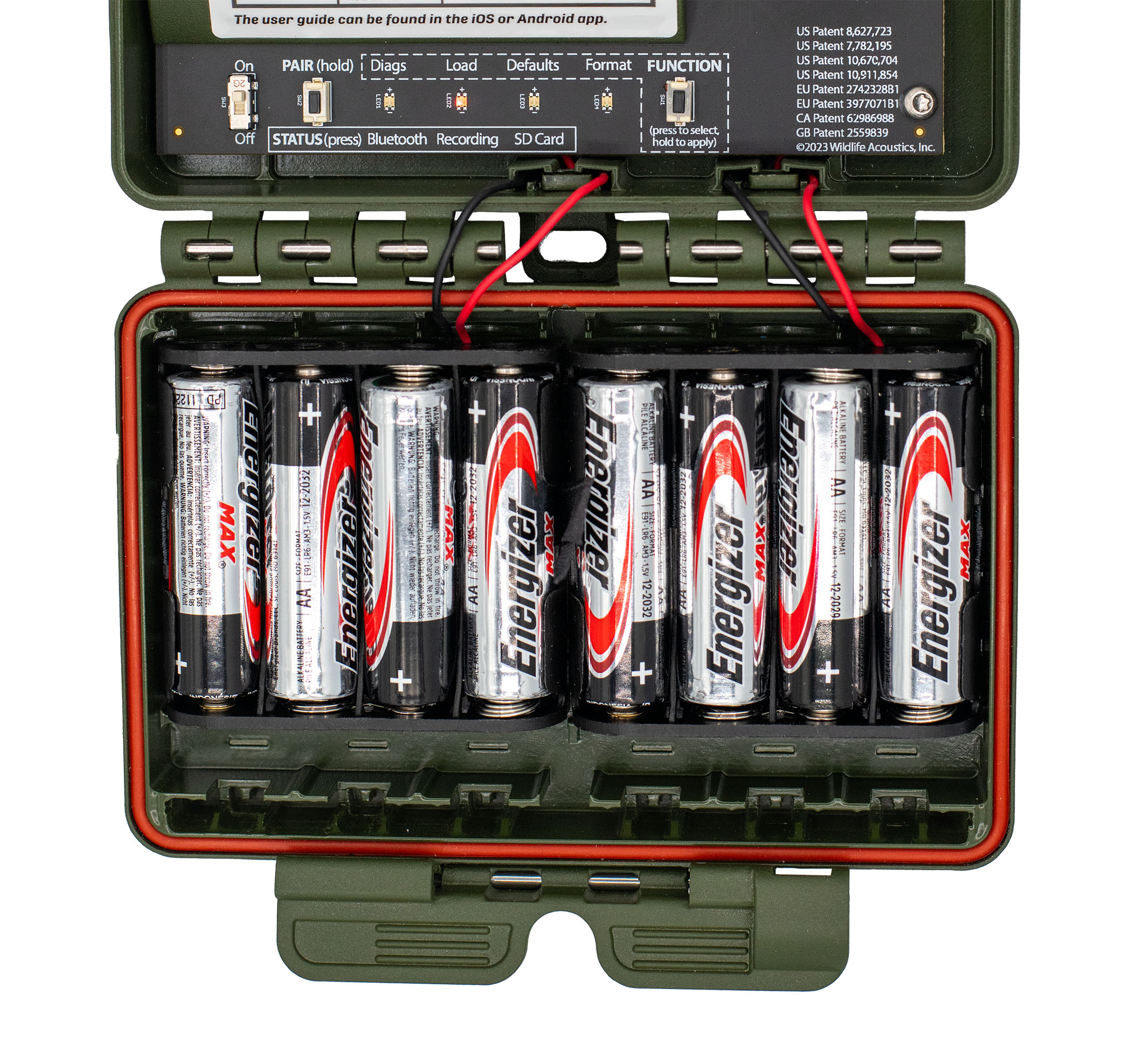

O compartimento da bateria AA contém duas bandejas de bateria de plástico. Cada bandeja contém quatro pilhas AA e você pode alimentar o gravador com quatro ou oito pilhas AA no total.

Se você usar apenas quatro pilhas AA, todas as quatro deverão ser instaladas na mesma bandeja.

Cada bandeja está equipada com uma fita. Ao instalar baterias AA, posicione a fita embaixo das baterias. Puxar a fita permitirá que você remova facilmente as baterias.

Para obter informações sobre os diferentes tipos de baterias AA, incluindo Energizer^® Lítio definitivo^TM, ver Tipos de baterias AA.

Pedido de inserção de bateria AA

Ao inserir as baterias, comece próximo à extremidade fixada de cada fita, na parte externa de cada bandeja, e trabalhe em direção à extremidade livre. Isso garantirá que a fita tenha folga suficiente para dar espaço para cada bateria. Sem folga suficiente, a fita pode empurrar as baterias para fora da bandeja.

Se estiver usando apenas quatro pilhas AA, certifique-se de que a fita presa à bandeja de pilhas vazias não interfira na vedação entre a tampa e a base do gabinete do gravador.

Melhores práticas para baterias AA

O uso inadequado da bateria pode danificar permanentemente o seu gravador. Sempre tome cuidado para seguir essas diretrizes.

• Não misture baterias novas ou recém-carregadas com baterias usadas ou não carregadas. Uma única bateria descarregada impedirá que todo o conjunto funcione.

  • O gravador perderá energia prematuramente e poderá nem ligar.

  • As baterias podem vazar produtos químicos corrosivos que podem danificar o gravador.

• Não misture vários tipos de baterias (por exemplo, não combine alcalinas com NiMH). Isso se aplica mesmo ao usar oito baterias AA. Todas as oito baterias devem ser do mesmo tipo.

  O ideal é que todas as baterias sejam da mesma marca e modelo. A mistura de baterias com características diferentes pode produzir resultados imprevisíveis.

• Certifique-se de que as baterias estejam orientadas com a polaridade positiva/negativa correta.

  Se uma das oito pilhas AA for inserida ao contrário, o Song Meter Mini Bat 2 pode ligar, mas uma bateria invertida eventualmente vazará produtos químicos corrosivos que podem danificar o gravador.

• Remova as baterias antes do armazenamento.

Compartimento de bateria de íons de lítio

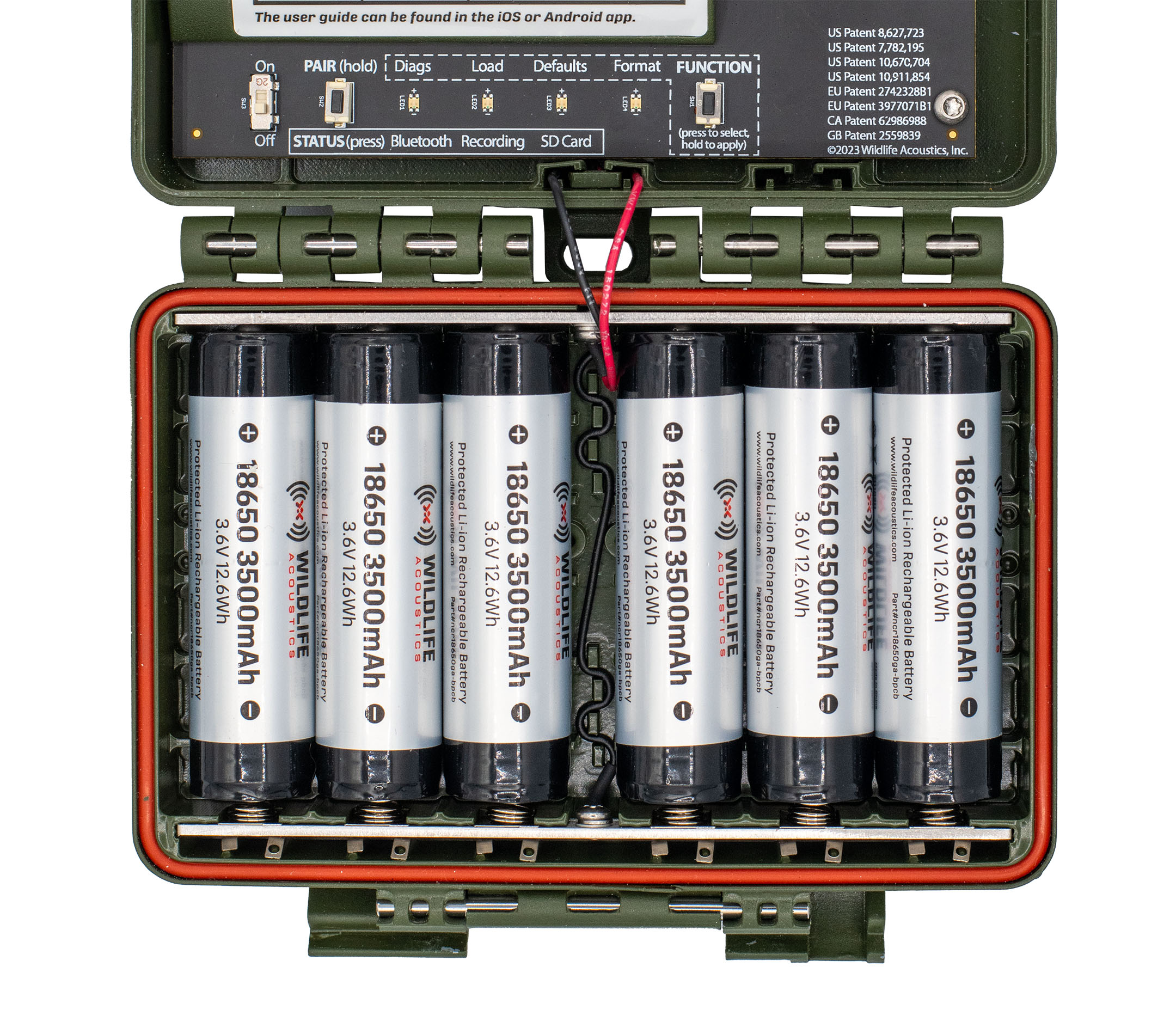

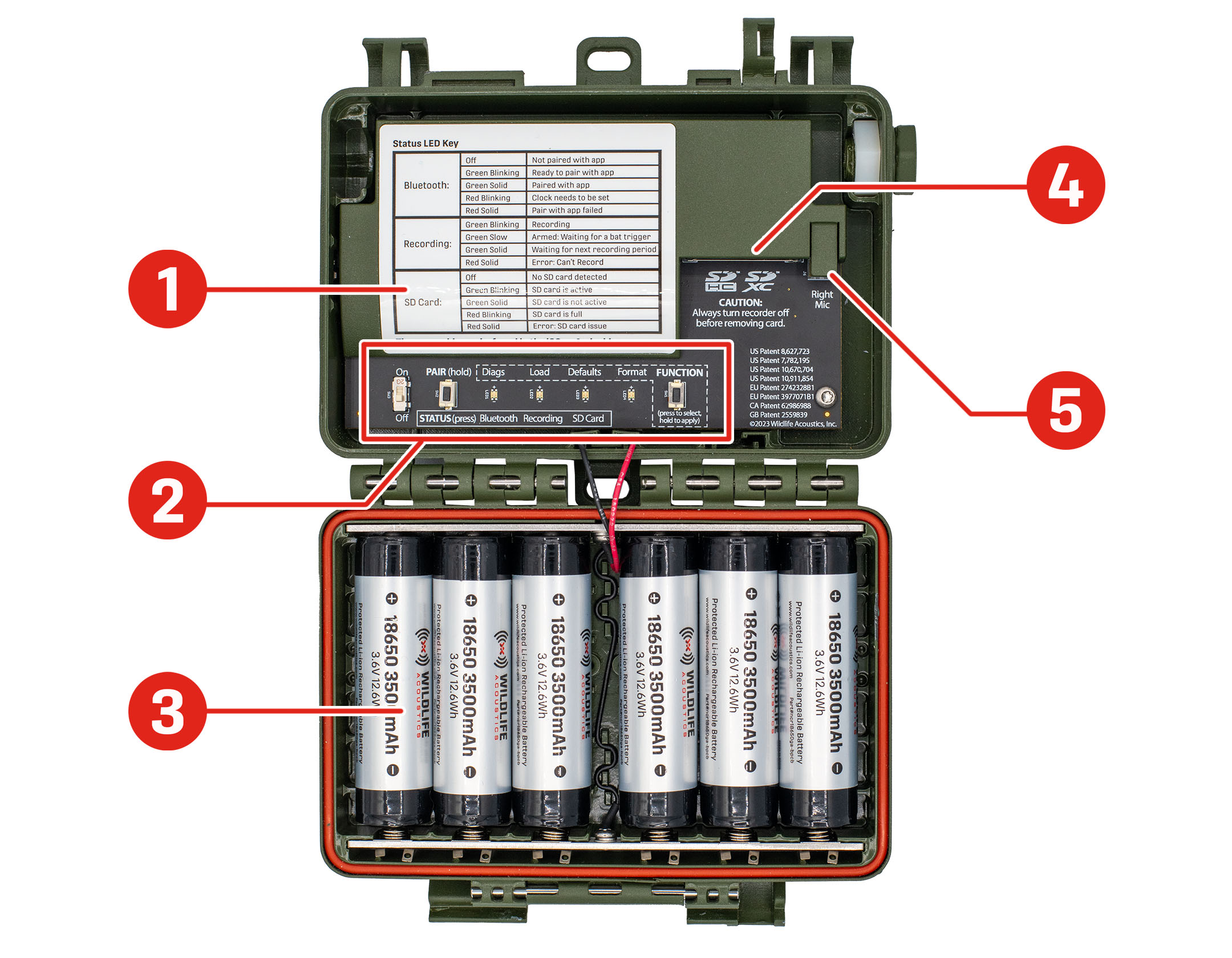

A tampa da versão Li-ion do Song Meter Mini Bat 2 comporta entre uma e seis baterias de íons de lítio 18650. Você pode instalar qualquer número de baterias 18650 em qualquer um dos slots, e o gravador funcionará conforme o esperado, mas usar mais baterias proporciona maior tempo de execução. Consulte Requisitos de bateria de íons de lítio para obter mais detalhes sobre como escolher as baterias apropriadas.

Se estiver usando menos de seis baterias de íons de lítio, recomendamos inserir as baterias começando pela esquerda. Como a tampa de plástico com a chave LED de status entra em contato com as quatro baterias mais à esquerda quando o gabinete está fechado, esses quatro slots de bateria são os mais seguros. Quando todos os seis compartimentos de bateria estão cheios, ou quando até quatro baterias são instaladas nos slots mais à esquerda, é menos provável que as baterias sejam sacudidas do lugar no caso de um forte impacto.

Melhores práticas para baterias de íons de lítio

• Não permita que os contatos elétricos das baterias toquem uns nos outros ou qualquer material condutor durante o transporte ou armazenamento. Use um recipiente de armazenamento não condutor projetado para baterias 18650 para evitar contato acidental.

• Não misture baterias recém-carregadas com baterias descarregadas.

• Ao contrário de muitas baterias AA recarregáveis, as baterias de íons de lítio são enviadas sem carga armazenada. Você deve carregá-las antes do primeiro uso.

• Certifique-se de que as baterias estejam orientadas com a polaridade positiva/negativa correta.

• Remova as baterias antes de armazenar por um longo período para evitar possíveis danos causados pelo vazamento da bateria.

• No local de implantação, certifique-se de que as baterias não tenham se soltado durante a viagem.

Atenção

Existem regulamentações rígidas sobre transporte e viagens com baterias de íons de lítio em muitas partes do mundo. Consulte as leis aplicáveis antes de viajar de avião ou ao planejar o envio de baterias de íons de lítio.

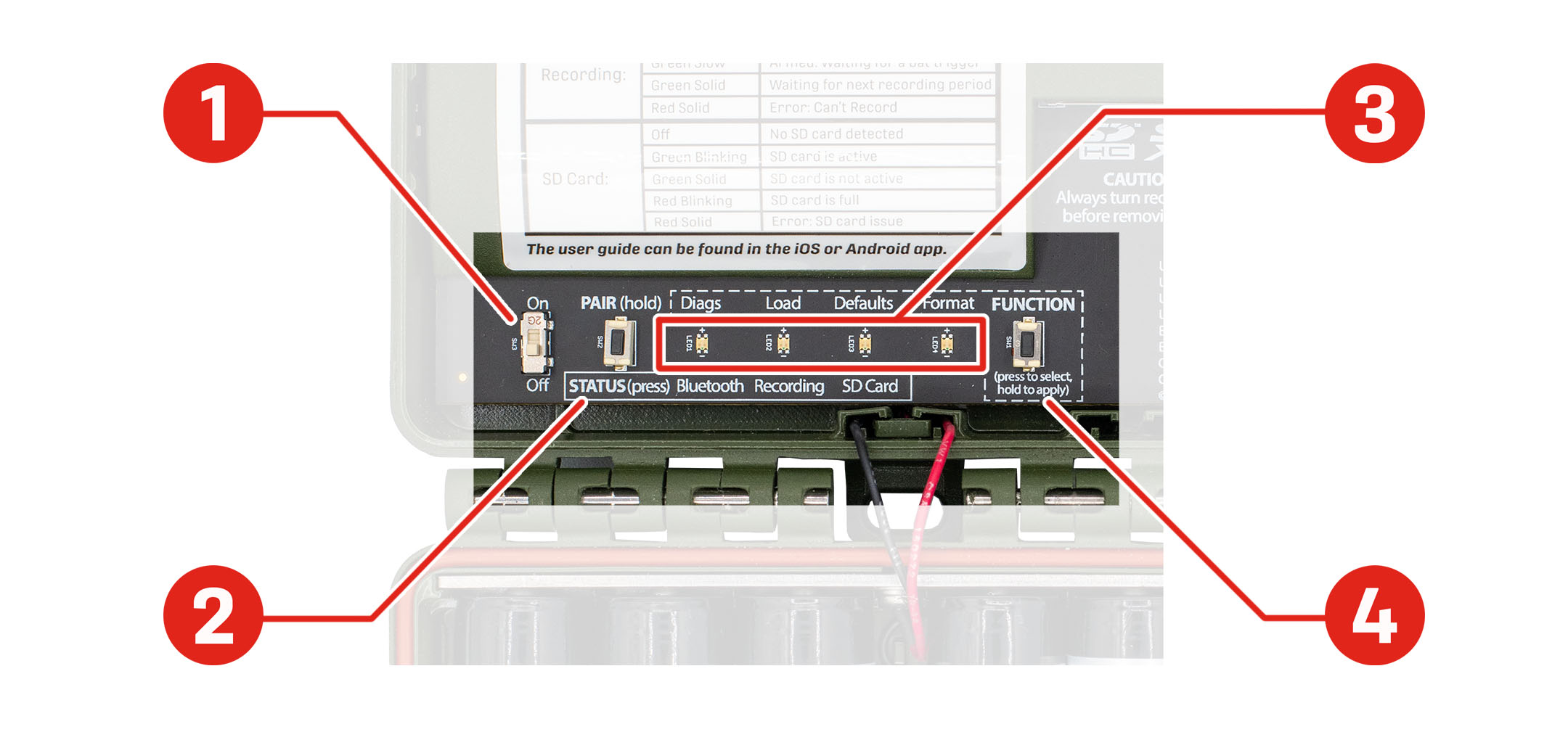

O gravador Song Meter Mini Bat 2 salva arquivos de gravação e um registro de resumo em um cartão de memória SD instalado na entrada para cartão de memória.

Para inserir um cartão SD, deslize-o no slot de cartão SD até que ele se encaixe no lugar. Para remover, pressione suavemente o cartão ainda mais no slot até ouvir um clique novamente e deixe o mecanismo interno de mola ejetar o cartão.
